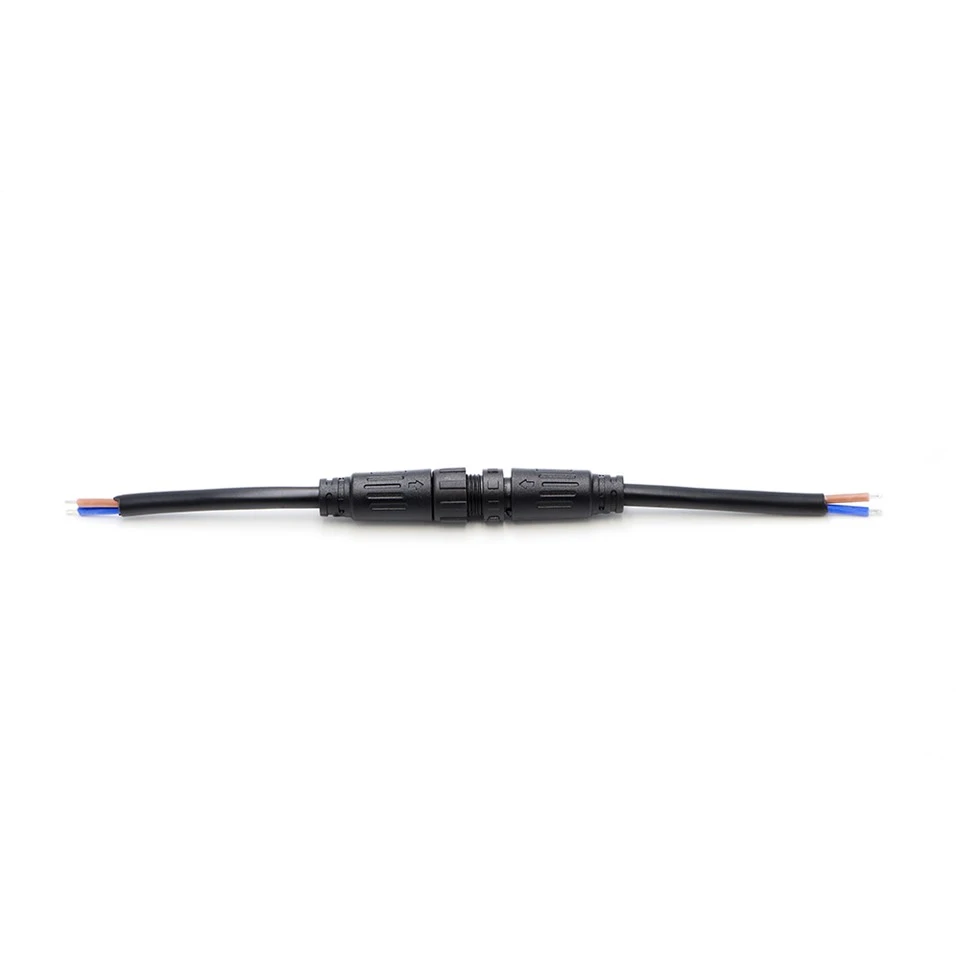

Conector à prova d'água com rosca de pino M12 3 IP67

Dongguan Hejiaxin Technology Co., Ltd. é um dos principais fabricantes e fornecedores de conector à prova d'água com rosca de pino m12 3 ip67 na China. Fique à vontade para vender no atacado produtos duráveis ​​fabricados na China aqui e obter a lista de preços de nossa fábrica. Todos os produtos personalizados são de alta qualidade e preço competitivo.

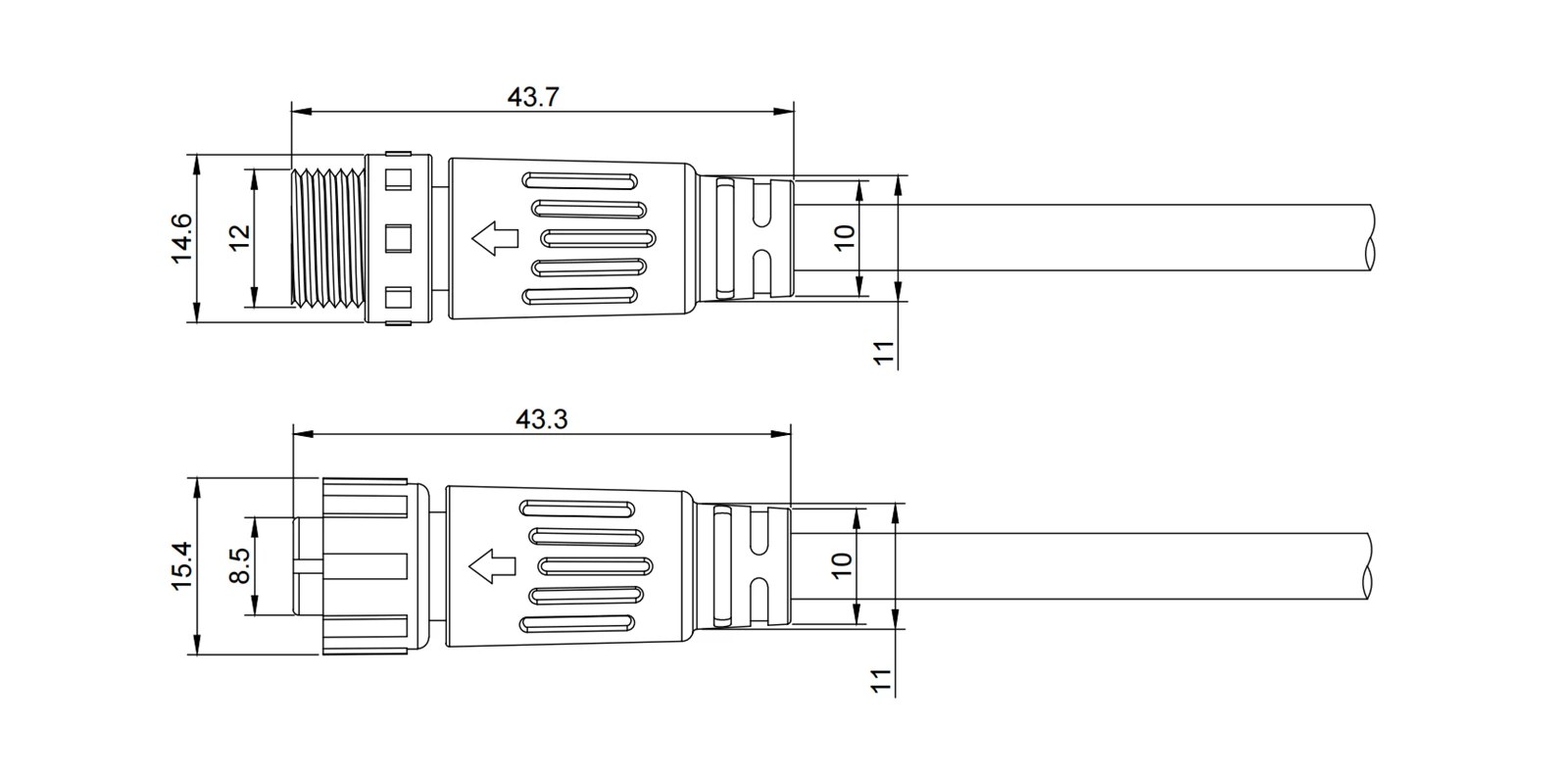

O desenho dimensional fornece dados mecânicos importantes por extrato CAD anexado. Plugue macho com comprimento total de 43,7 mm, com comprimento de rosca correspondente de 14,6 mm e rosca lateral do painel- de 12,0 mm; a entrada do cabo aceita diâmetro externo de até 6,0 mm. Comprimento total do receptáculo fêmea de 43,3 mm, com profundidade de rosca de 15,4 mm na face de contato e 8,5 mm no lado de montagem - observe a assimetria entre os comprimentos de engate macho/fêmea. A montagem totalmente posicionada é reduzida ao envelope especificado. Todas as roscas são M12×1,0; tolerâncias conforme ISO 2768-m. A posição da chave de polarização está marcada para garantir a orientação correta. PDF/DWG disponível para integração CAD. Verifique as profundidades de engate de 14,6 mm e 15,4 mm ao calcular a folga do painel e a sobreposição de rosca.

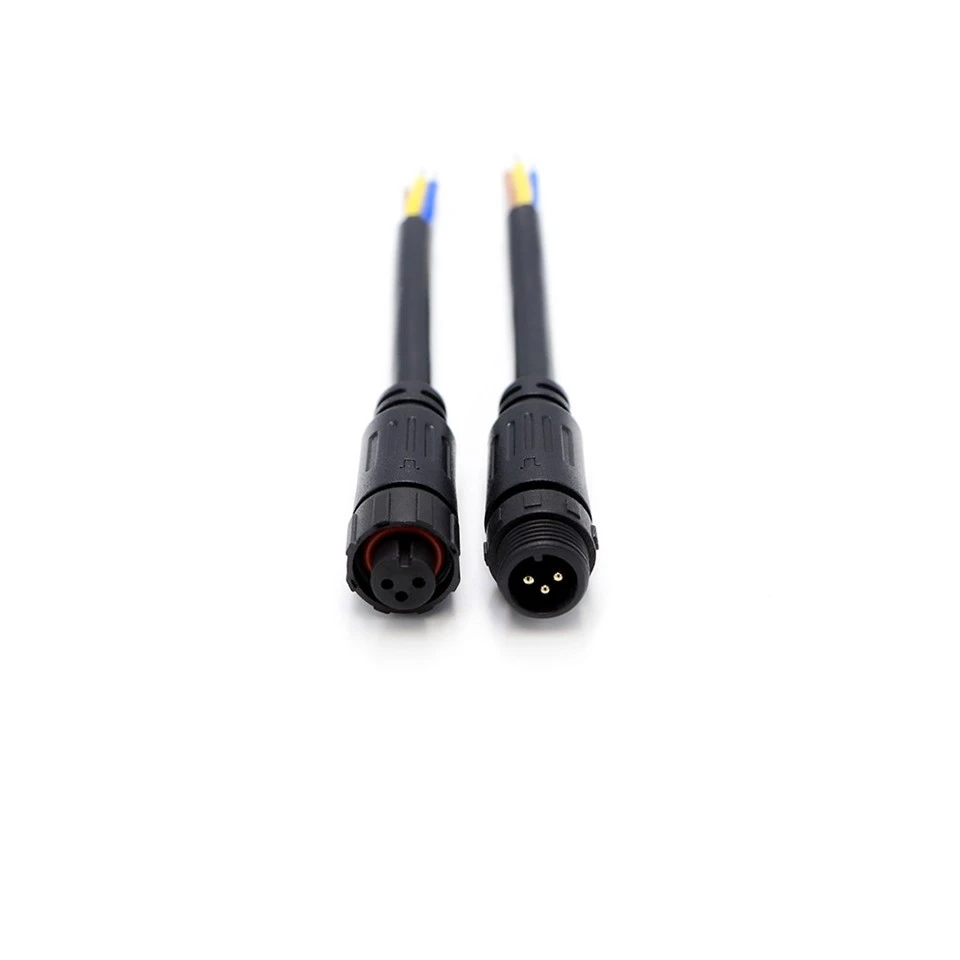

Vista frontal do plugue macho (caixa de PVC preto de 3 pinos)

Esta vista frontal-mostra o plugue macho com três contatos-de latão niquelado dispostos no padrão circular M12 padrão (pinos de 1,0 mm de diâmetro). A caixa moldada em PVC preto fornece proteção mecânica e isolamento elétrico; a chave polarizadora integral é visível na posição das 12 horas, garantindo a orientação correta durante o acoplamento. O design de face nivelada permite fácil limpeza de detritos antes da conexão. Nenhum anel de vedação fica exposto neste lado – ele fica atrás da raiz da rosca. Use esta imagem para verificar a condição do pino, centralização e ausência de rebarbas ou deformações antes da montagem.

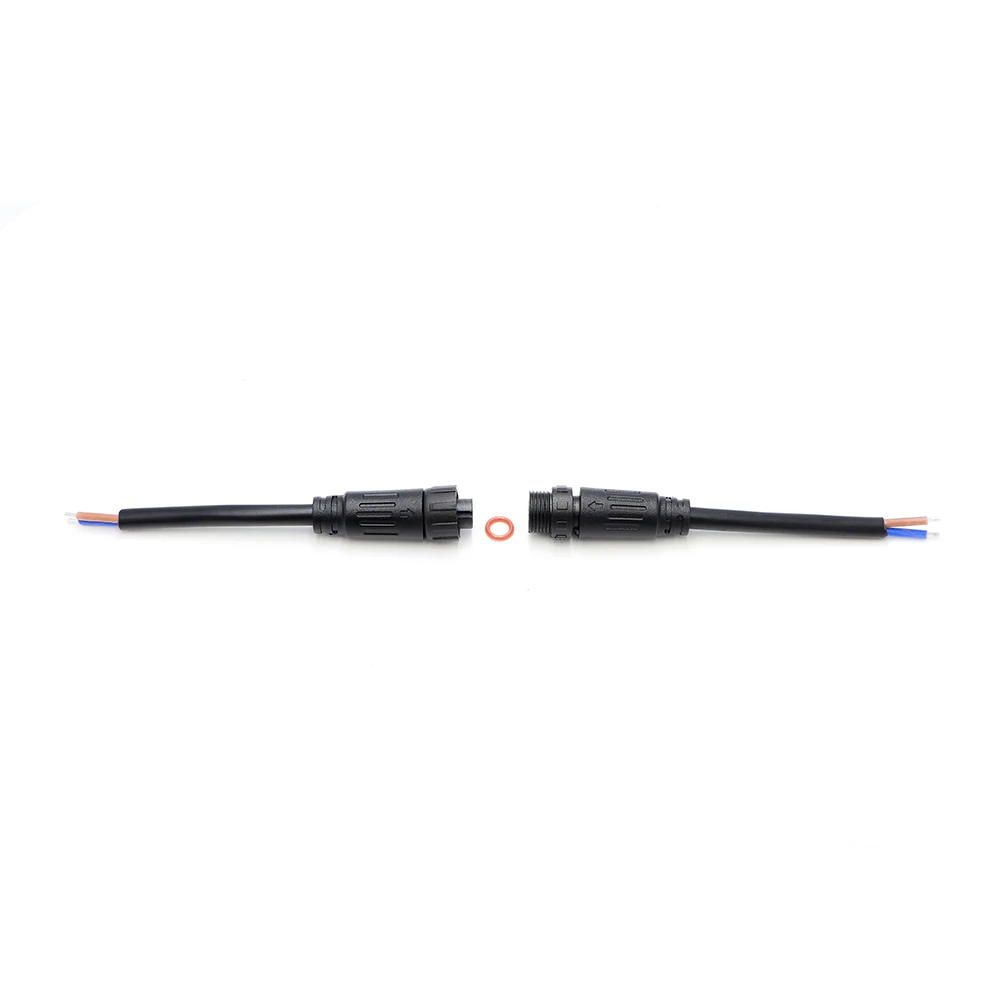

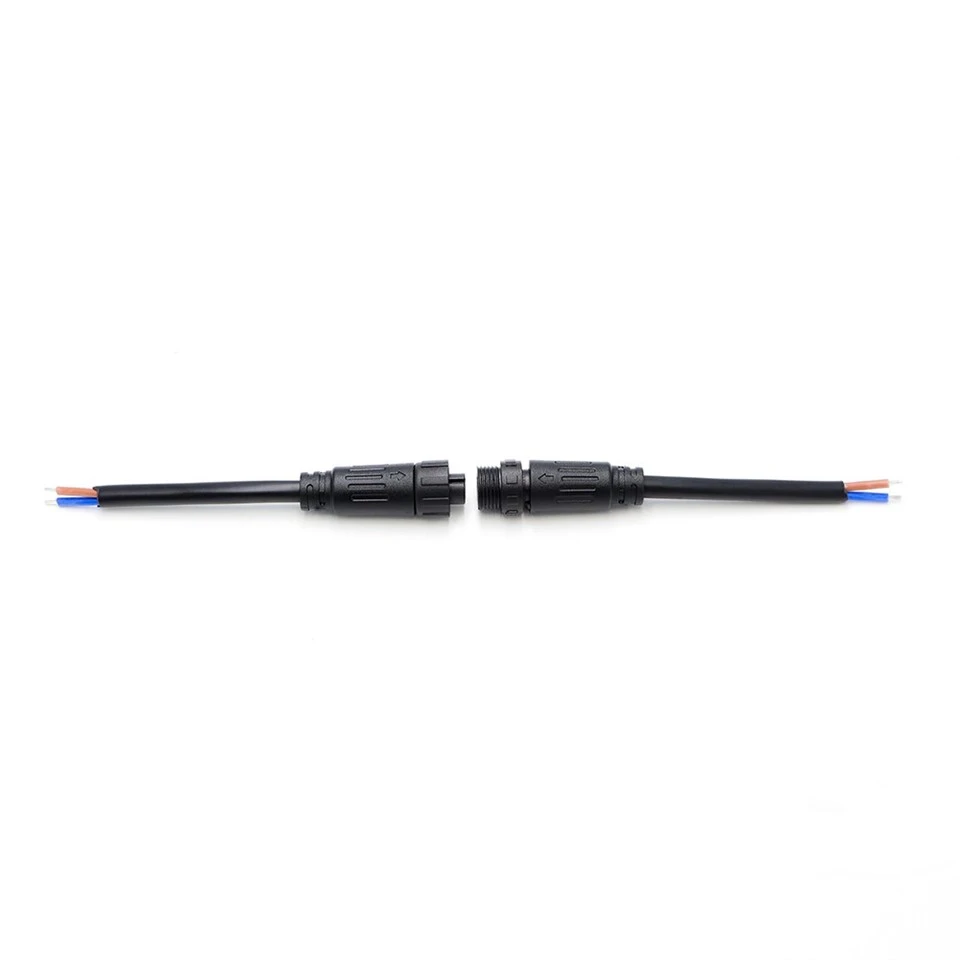

Masculino e Feminino Separados (Destaque Círculo Vermelho)

Esta foto mostra o plugue macho (esquerda) e o receptáculo fêmea (direita) separados, com um círculo vermelho destacando o O-ring de vedação na raiz da rosca macho – o elemento de vedação IP67 primário. Ambas as roscas metálicas (M12×1.0) são totalmente visíveis; a legenda vermelha auxilia na localização da vedação antes da montagem, evitando omissões durante a instalação em campo. O material do anel O- é de borracha, compatível com –20 graus a +85 graus e resistente à umidade e produtos químicos suaves. Esta imagem serve como um lembrete visual para inspecionar o O-ring em busca de cortes ou desgaste antes de cada acoplamento.
