Conector à prova d'água com classificação de núcleo M12 3 IP68
Dongguan Hejiaxin Technology Co., Ltd. é um dos principais fabricantes e fornecedores de conector à prova d'água ip68 com classificação de núcleo m12 3 na China. Fique à vontade para vender no atacado produtos duráveis fabricados na China aqui e obter a lista de preços de nossa fábrica. Todos os produtos personalizados são de alta qualidade e preço competitivo.

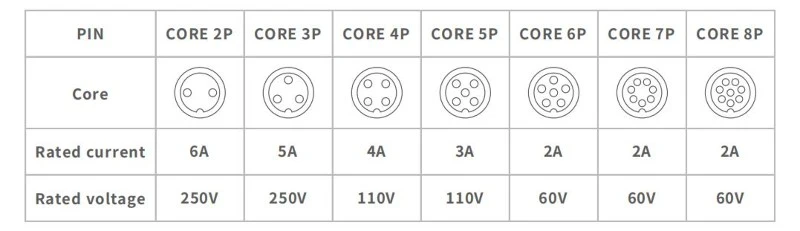

Especificações Técnicas
|
Parâmetro |
Especificação |
|
Classificação de tensão |
AC250V |
|
Classificação atual |
Menor ou igual a 6A |
|
Tempos de plug |
1500 |
|
OD máximo do cabo |
Menor ou igual a 6,0 mm |
|
Estrutura do Circuito |
Paralelo |
|
Resistência de contato |
10mΩ |
|
Estrutura de Isolamento |
500MΩemDC500V |
|
Resistência de tensão à temperatura ambiente |
1,5KV |
|
Classificação de temperatura |
-20 graus ~+85 graus |
|
Nível à prova d'água |
IP67 |
Especificações de materiais
|
Parâmetro |
Especificação |
|
material de fio |
PVC, Borracha |
|
Material do macaco |
PVC |
|
Material do pino |
Latão-niquelado |
|
Anel de vedação |
Borracha |

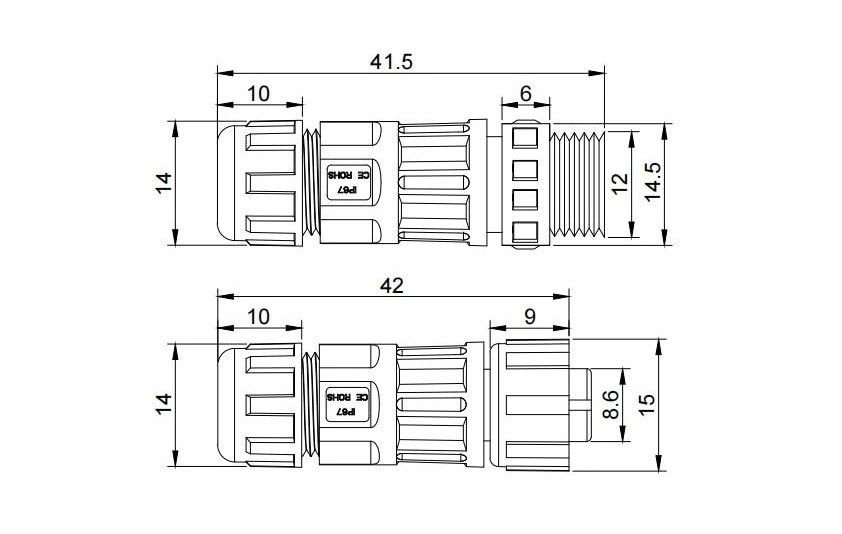

Desenho de Engenharia de Produto
O desenho dimensional fornece dados mecânicos importantes por extrato CAD anexado. Comprimento total do plugue macho 41,5 mm, comprimento da rosca correspondente 10,0 mm, comprimento da rosca de entrada do cabo 6,0 mm, com comprimento da junta de vedação de 14,5 mm. Comprimento total do receptáculo fêmea 42,0 mm, profundidade da rosca da face correspondente 10,0 mm, rosca de entrada do cabo 14,0 mm, comprimento da rosca lateral de montagem 15,0 mm, com uma zona de compressão de vedação de 8,6 mm. Ambos usam roscas correspondentes M12×1.0; tolerâncias conforme ISO 2768‑m. As posições duplas do O-ring são indicadas para verificação IP68. PDF/DWG disponível para integração CAD. Verifique a compressão da vedação e o aperto da sobreposta antes da submersão.

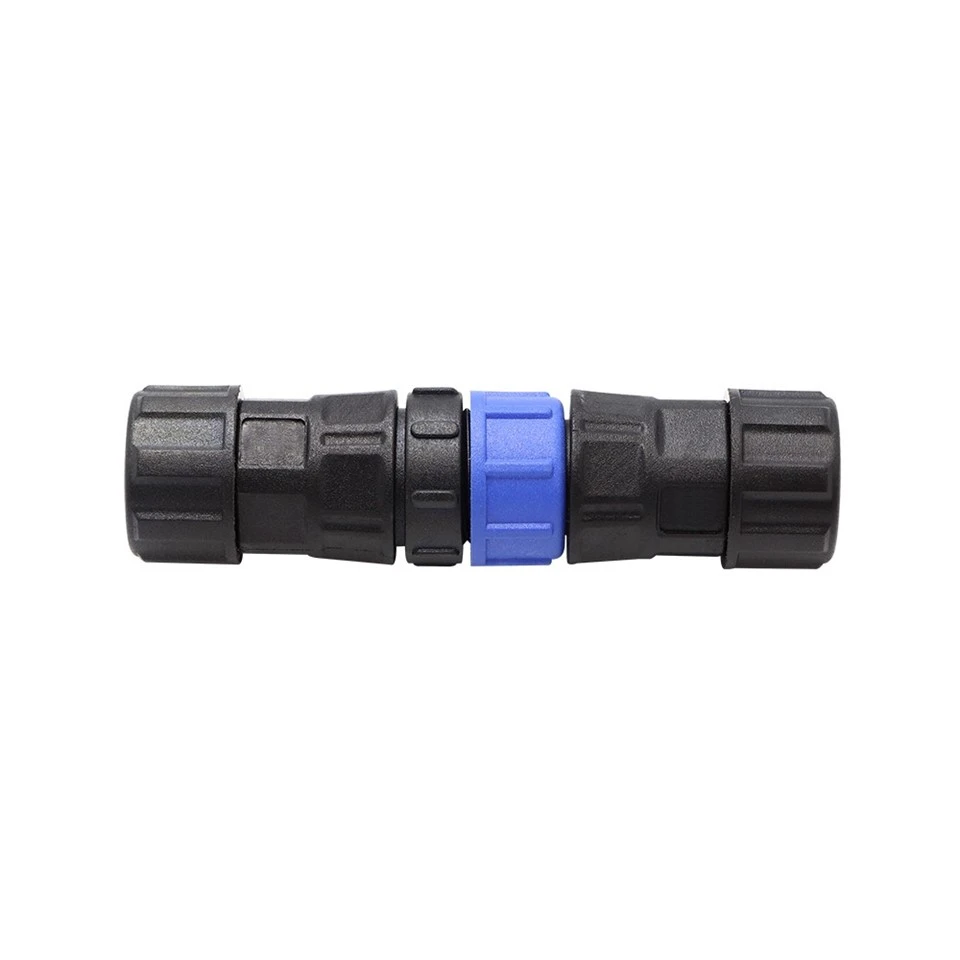

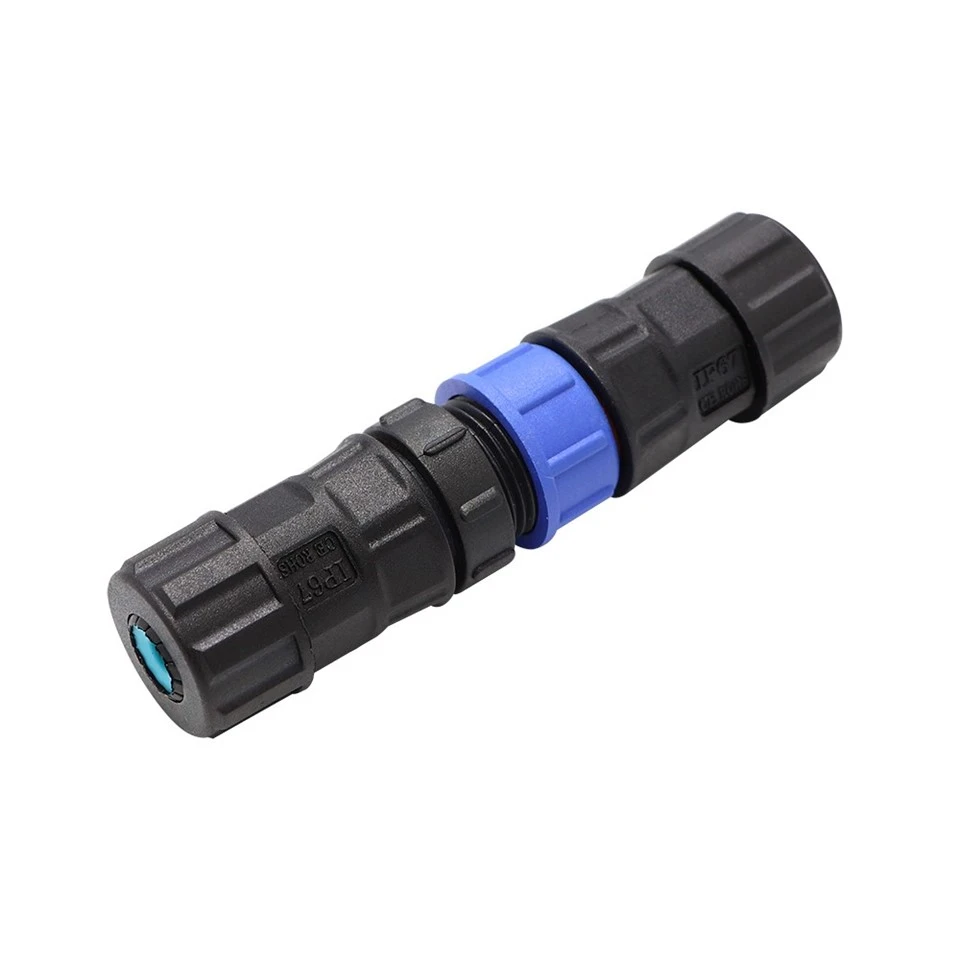

Detalhe do produto

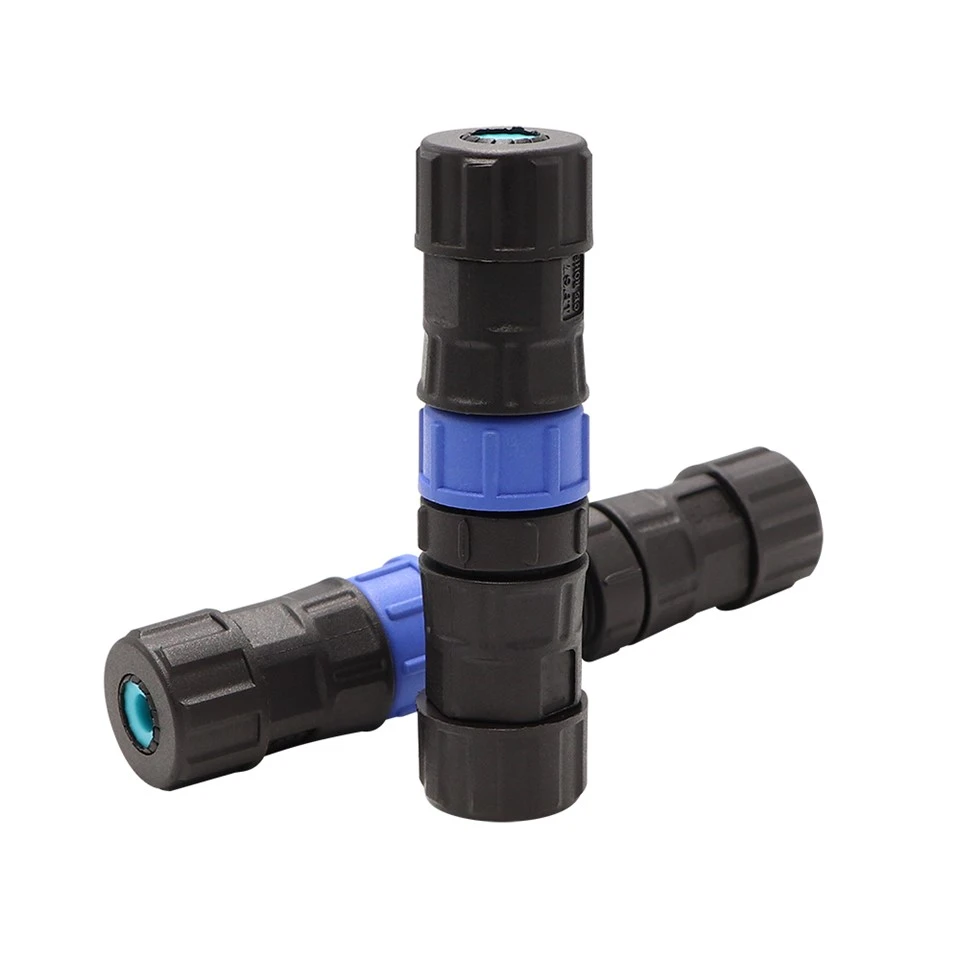

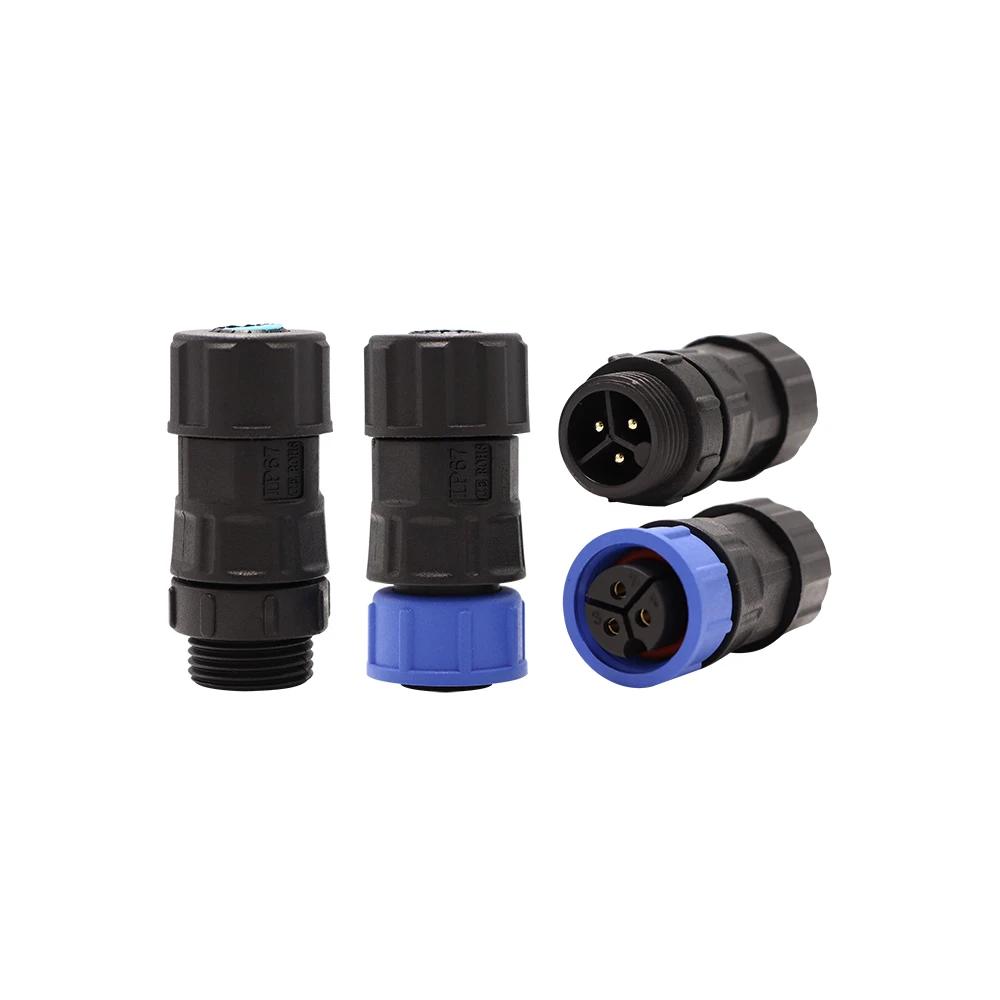

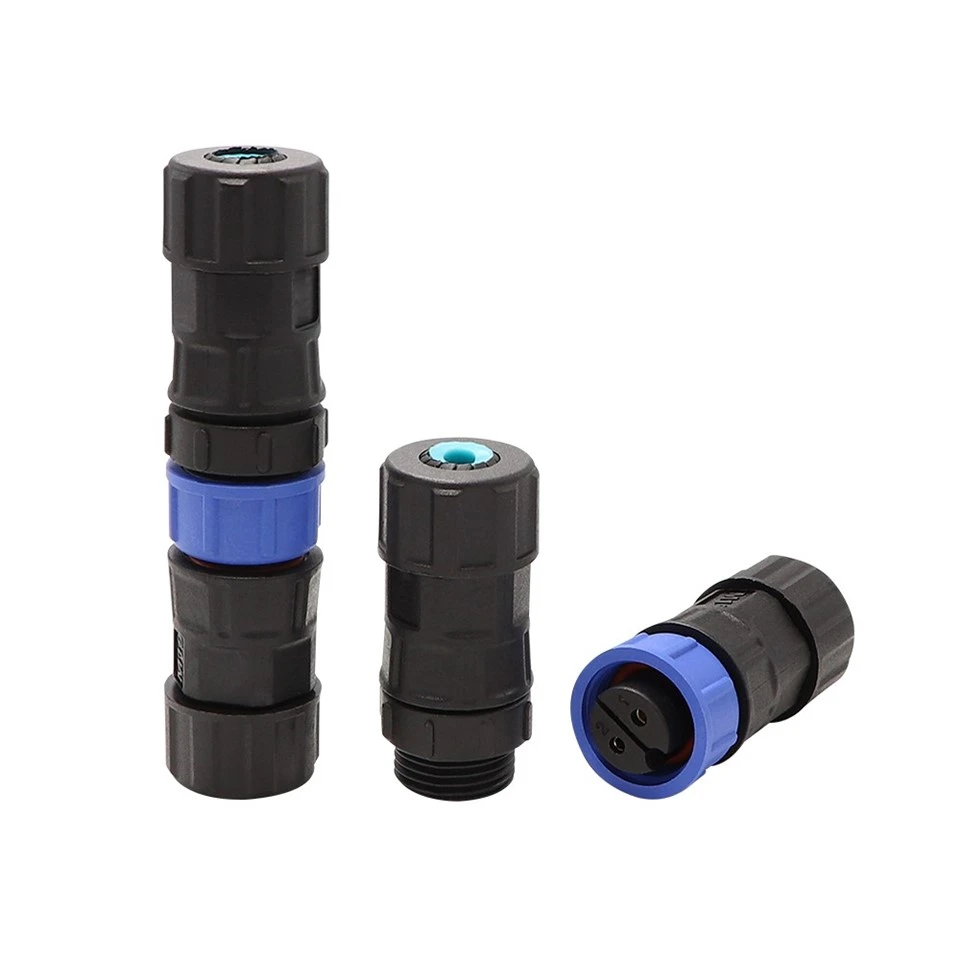

Macho e fêmea de 3 pinos
Esta foto composta mostra os conectores macho e fêmea de 3 pinos nas orientações vertical e horizontal. Os invólucros de PVC preto são totalmente consistentes, com o anel de interface moldado em azul – um indicador visual para rápida identificação da classe de vedação IP68. Os três contatos de latão niquelado (pinos de 1,0 mm) são visíveis na face macho. O anel azul distingue esta série das versões padrão IP67, sinalizando maior capacidade de submersão. Use esta imagem para identificação visual positiva antes da instalação em ambientes subaquáticos ou com alta umidade.

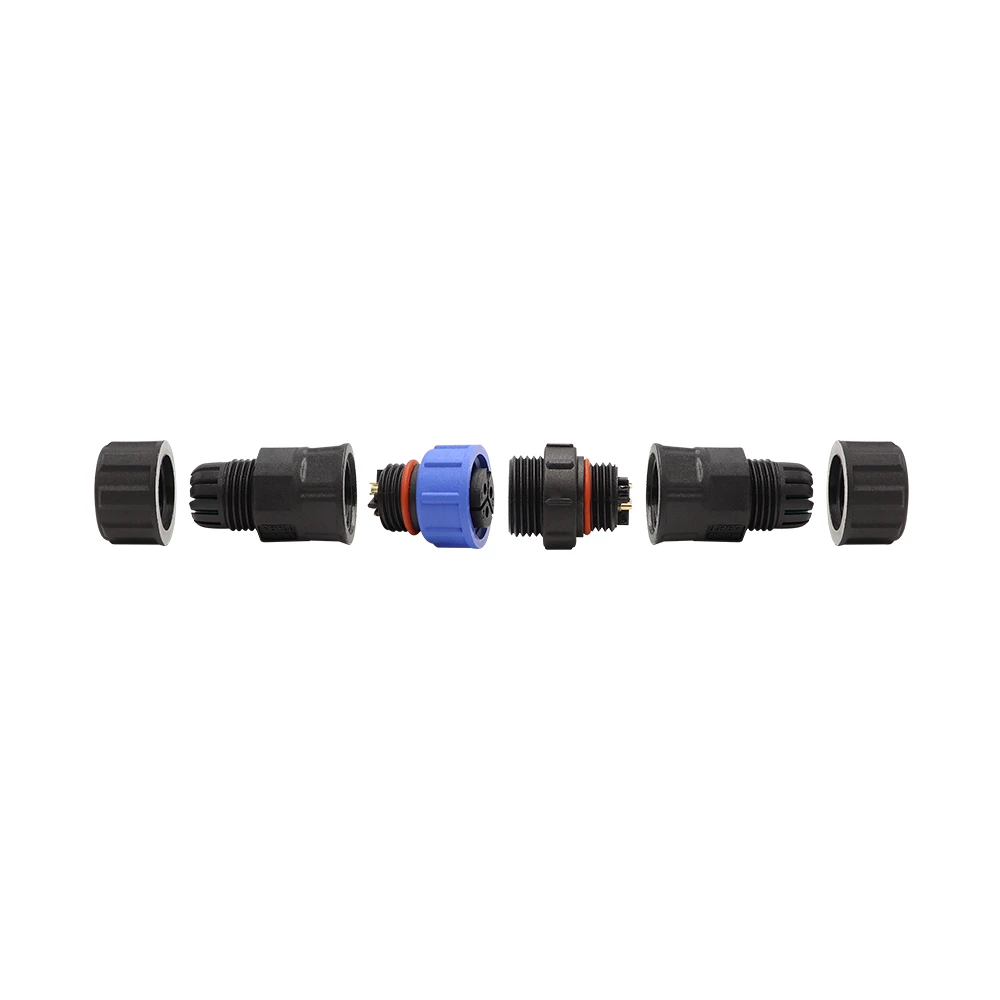

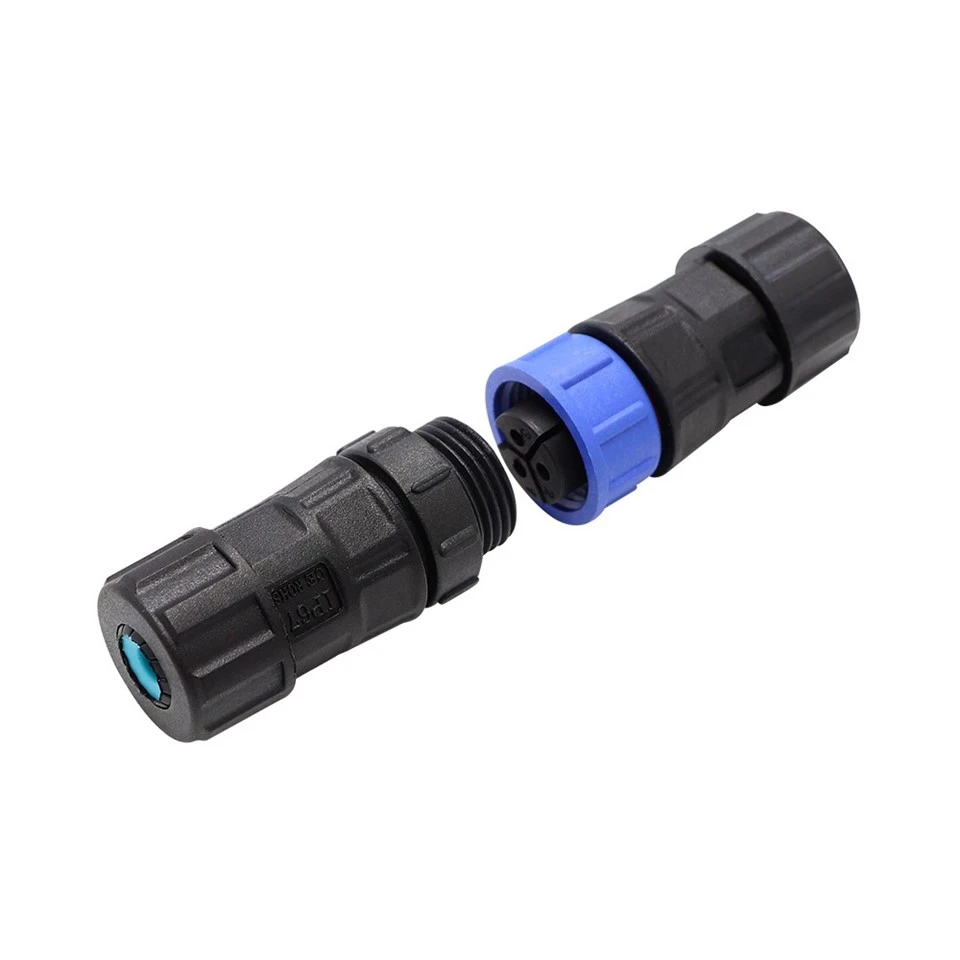

Adaptador impermeável masculino e feminino desmontado
Esta foto explodida mostra os adaptadores macho e fêmea totalmente desmontados, revelando a arquitetura de vedação interna. Os O-rings duplos (um na raiz da rosca macho e outro no interior da rosca fêmea) são claramente visíveis – estes são os elementos primários que alcançam a proteção contra submersão IP68. A porca de acoplamento roscada, o prensa-cabo e o grampo interno de alívio de tensão são mostrados separadamente. Não são necessárias ferramentas especiais para a remontagem – o torque padrão (0,8–1,2 Nm) na sobreposta garante a compressão adequada da vedação. Esta imagem ajuda as equipes de manutenção a compreender a pilha de vedações e a sequência correta de montagem.
Perguntas frequentes
