Conector à prova d'água com rosca de pino M8 3 IP67
Dongguan Hejiaxin Technology Co., Ltd. é um dos principais fabricantes e fornecedores de conector à prova d'água com rosca de pino m8 3 ip67 na China. Fique à vontade para vender no atacado produtos duráveis fabricados na China aqui e obter a lista de preços de nossa fábrica. Todos os produtos personalizados são de alta qualidade e preço competitivo.
Especificações Técnicas
|
Parâmetro |
Especificação |
|
Classificação de tensão |
AC110V |
|
Classificação atual |
Menor ou igual a 3A |
|
Tempos de plug |
1500 |
|
OD máximo do cabo |
Menor ou igual a 4 .5mm |
|
Estrutura do Circuito |
Paralelo |
|
Resistência de contato |
10mΩ |
|
Estrutura de Isolamento |
500MΩemDC500V |
|
Resistência de tensão à temperatura ambiente |
1,5KV |
|
Classificação de temperatura |
-20 graus ~+85 graus |
|
Nível à prova d'água |
IP67 |
Especificações de materiais
|
Parâmetro |
Especificação |
|
Material do fio |
PVC, Borracha |
|
Material do macaco |
PVC |
|
Material do pino |
Latão-niquelado |
|
Anel de vedação |
Borracha |

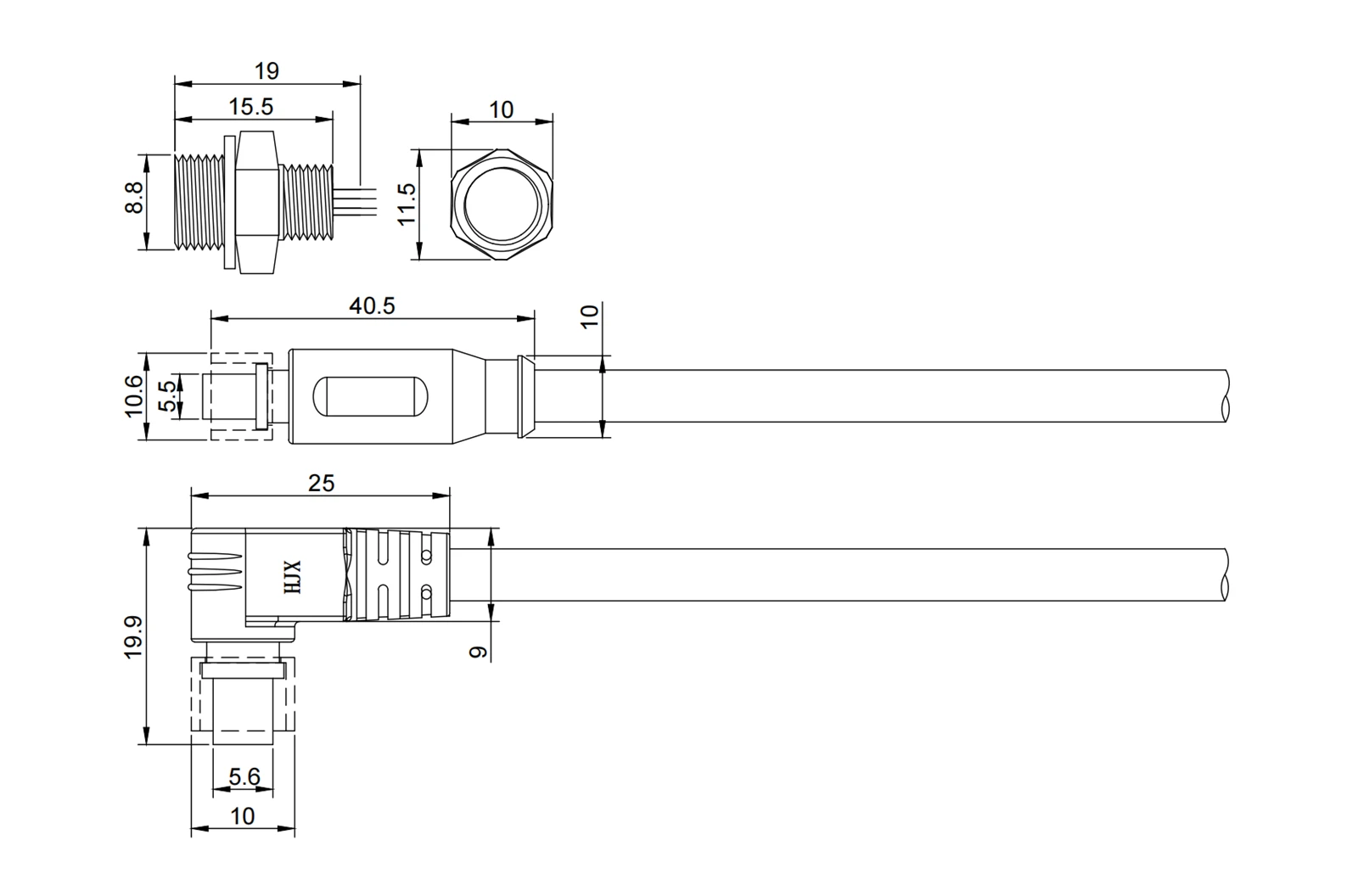

Desenho de Engenharia de Produto
O desenho mostra o comprimento total, perfil de rosca M8×1.0, recorte e profundidade do painel, além da localização da chave de polarização. As vistas em corte indicam o engate da rosca e a compressão do O-ring para vedação IP67. O diagrama de pinagem marca o pino 1 e a ordem dos contatos. Tolerâncias conforme ISO 2768‑m. Disponível em PDF ou DWG para CAD. Verifique a folga do recorte e o ajuste da rosca antes do layout, especialmente para conectores múltiplos.
Detalhe do produto

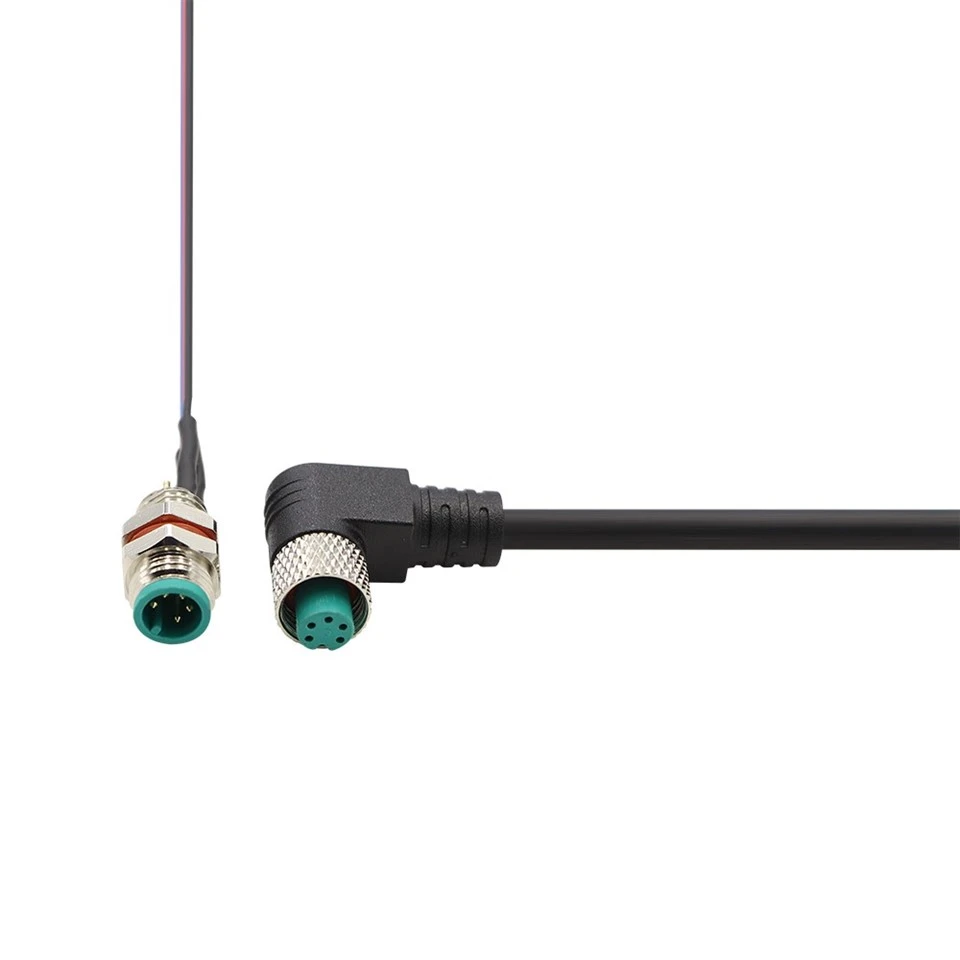

Conectores macho e fêmea lado a lado
Esta foto mostra o plugue macho (esquerda) e o receptáculo fêmea (direita) lado a lado. A porca roscada, a rosca correspondente e o anel de vedação atrás da rosca macho são visíveis. As diferenças de tamanho são claras – úteis para o planejamento da folga do gabinete. O contraste de cores (verde masculino, preto feminino) auxilia na identificação de campo. Ambas as botas de cabo aceitam diâmetro externo de até 4,5 mm.

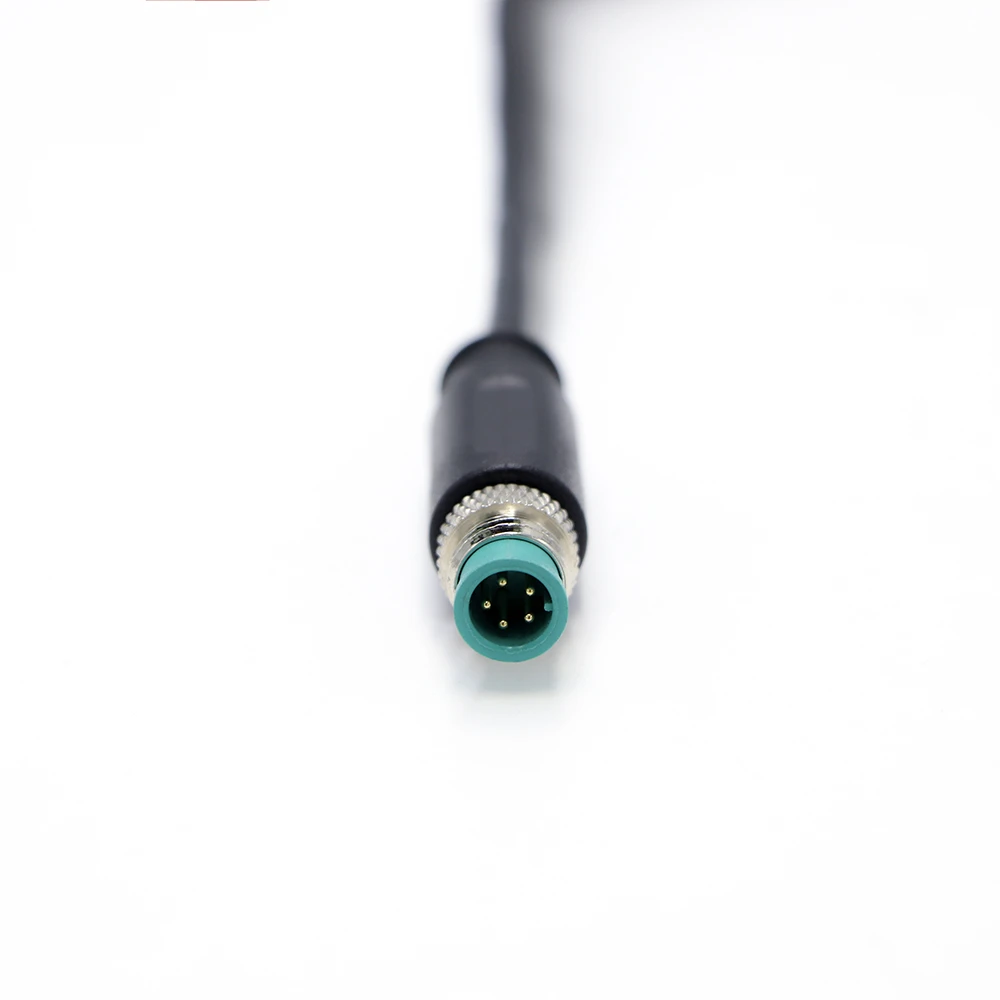

Close-up do plugue macho (interface verde, 5 pinos)
Este close mostra o plugue macho com face de contato verde, revelando cinco contatos no layout circular M8 padrão – uma variante de 5 pinos, mas o tamanho da rosca, a vedação e o envelope correspondem ao nosso modelo de 3 pinos. Os pinos niquelados e o O-ring embutido são visíveis. A porca serrilhada permite um aperto sem ferramentas. A chave polarizadora evita inserção incorreta. Use esta foto para verificar a condição do pino e a integridade da vedação antes da montagem.
