Dongguan Hejiaxin Technology Co., Ltd. é um dos principais fabricantes e fornecedores de conector à prova d'água de bloqueio rápido m 8 2 pino ip67 na China. Fique à vontade para vender no atacado produtos duráveis fabricados na China aqui e obter a lista de preços de nossa fábrica. Todos os produtos personalizados são de alta qualidade e preço competitivo.

Especificações Técnicas

Parâmetro	Especificação
Classificação de tensão	AC110V
Classificação atual	Menor ou igual a 3A
Tempos de plug	1500
OD máximo do cabo	Menor ou igual a 4,5 mm
Estrutura do Circuito	Paralelo
Resistência de contato	10mΩ
Estrutura de Isolamento	500MΩemDC500V
Resistência de tensão à temperatura ambiente	1,5KV
Classificação de temperatura	-20 graus ~+85 graus
Nível à prova d'água	IP67

Especificações de materiais

Parâmetro	Especificação
material de fio	PVC, Borracha
Material do macaco	PVC
Material do pino	Latão-niquelado
Anel de vedação	Borracha

Desenho de Engenharia de Produto

Core Configuration Diagram

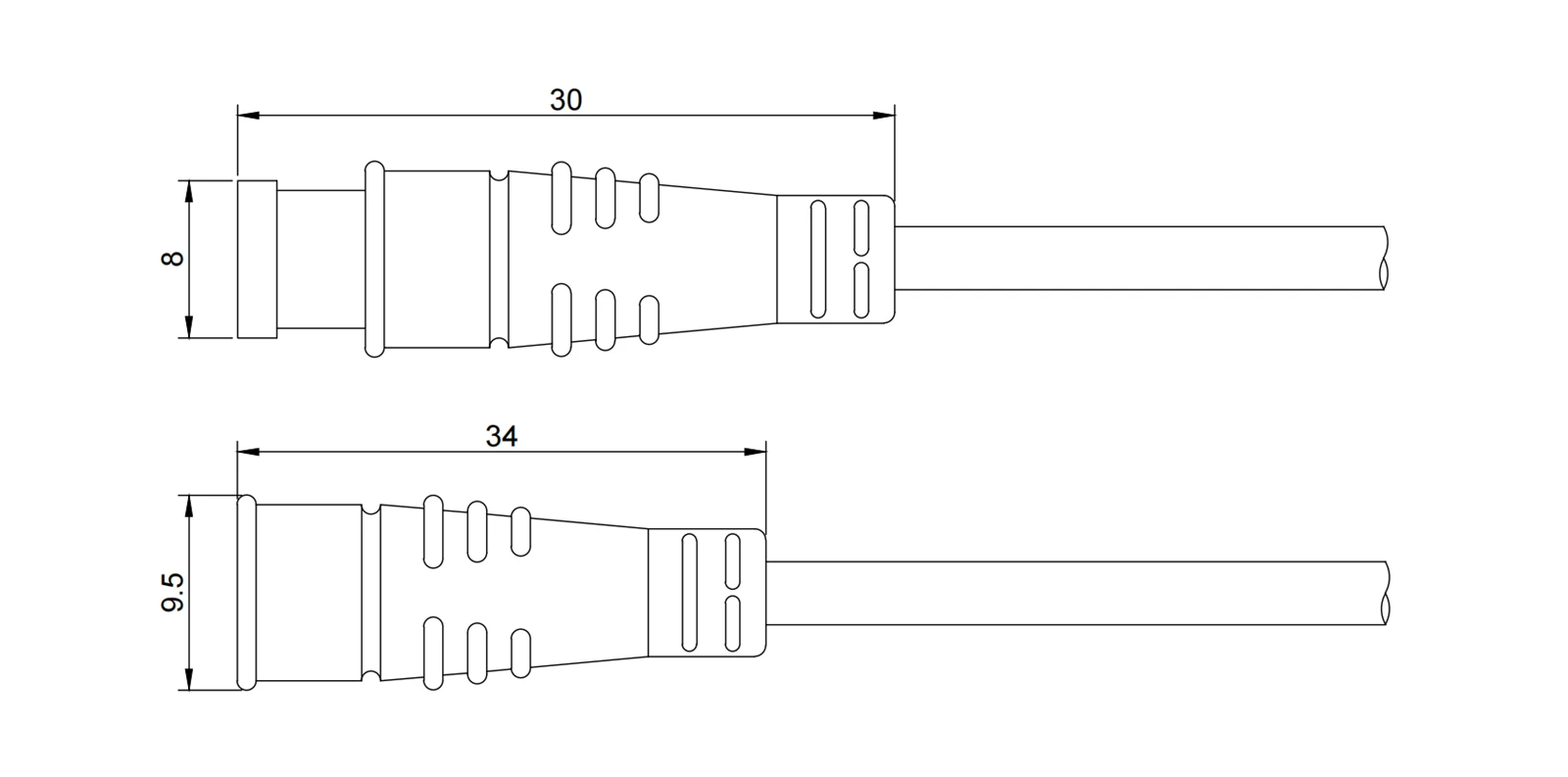

Dimensional Drawing

O desenho de engenharia inclui o comprimento total, as dimensões do recorte do painel (diâmetro e profundidade), o-curso da luva de travamento rápido e a marcação do pino-1. As seções-transversais mostram o mecanismo do came e o curso de liberação – apenas com aperto manual, sem ferramentas. OD máximo do cabo 4,5 mm, tolerâncias conforme ISO 2768-m. Arquivos PDF/DWG disponíveis para CAD.

Detalhe do produto

Interface de acasalamento

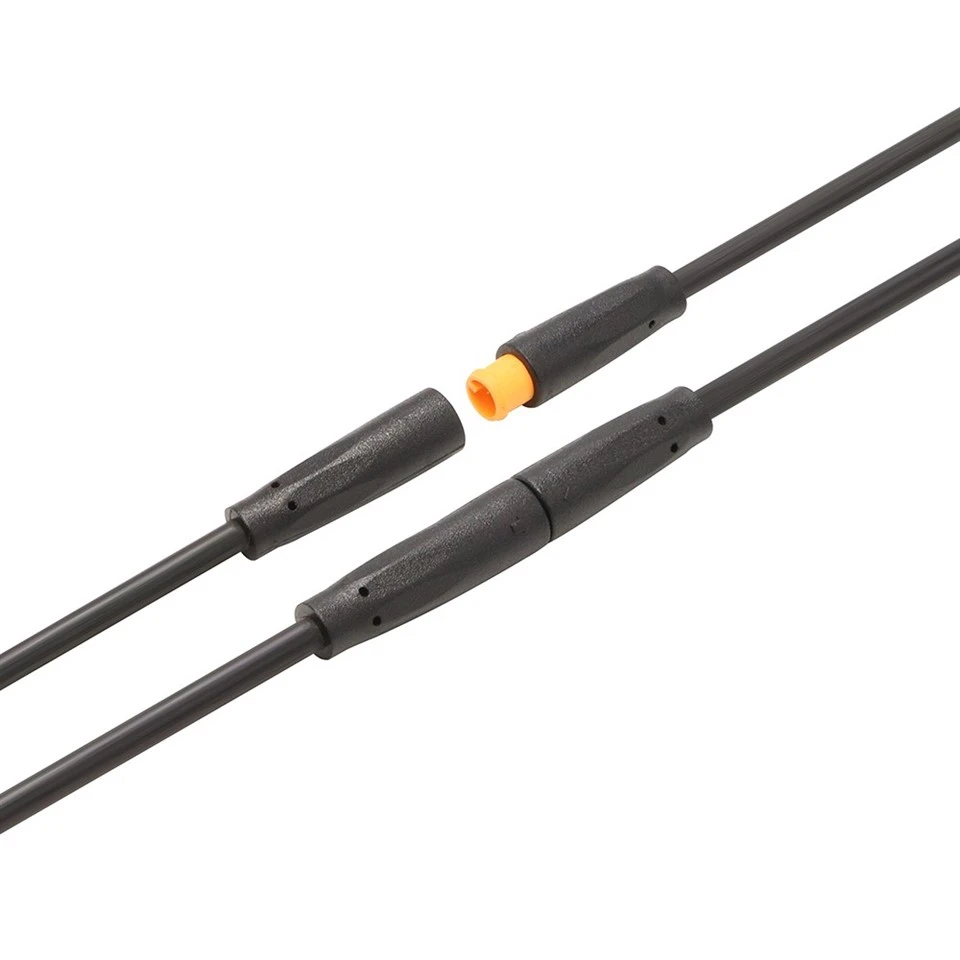

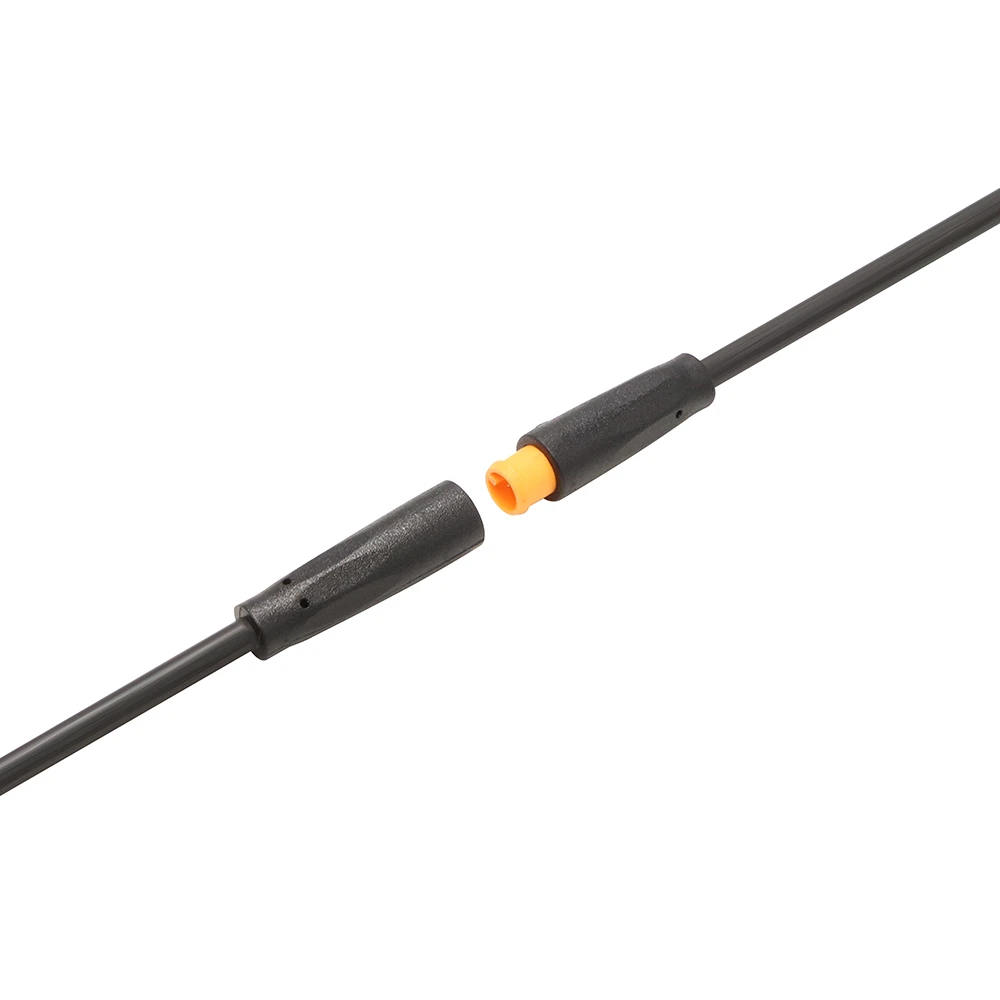

A foto detalhada mostra duas caixas amarelas durante o acasalamento, com a manga parcialmente virada. Ele demonstra travamento-operado com o polegar, chaveta anti{2}}reversa e compressão de vedação. Um clique audível confirma o envolvimento total, reduzindo a montagem incorreta. Útil para instalação, posição manual e direção de rotação

Plugue Masculino

Este close-mostra apenas o plugue macho amarelo. Os recursos incluem a luva serrilhada de travamento rápido, dois pinos de latão niquelados, o anel de vedação de borracha atrás da face de contato e uma chave polarizadora para evitar a inserção reversa. A capa de entrada do cabo é visível, aceitando diâmetro externo de até 4,5 mm.

Perguntas frequentes

P1: Qual é a diferença entre acoplamento encadeado,-de travamento rápido e de travamento-automático?

R: Simplificando: o rosqueado é o mais estável, adequado para ambientes de alta-vibração, como máquinas automotivas ou industriais. A trava rápida-é conveniente para acoplamentos/desacoplamentos frequentes, perfeita para equipamentos de teste. O travamento-automático não requer ferramentas e funciona em espaços confinados onde as mãos não conseguem alcançar facilmente. A escolha depende inteiramente do cenário real da sua aplicação.

Q2: Qual é a diferença entre conectores macho e fêmea?

R: Os conectores macho possuem pinos (contatos salientes), enquanto os conectores fêmea possuem soquetes (contatos embutidos). Eles são projetados para acasalar – o macho se conecta à fêmea. Oferecemos ambos os tipos e podemos fornecer conjuntos completos de correspondência.
