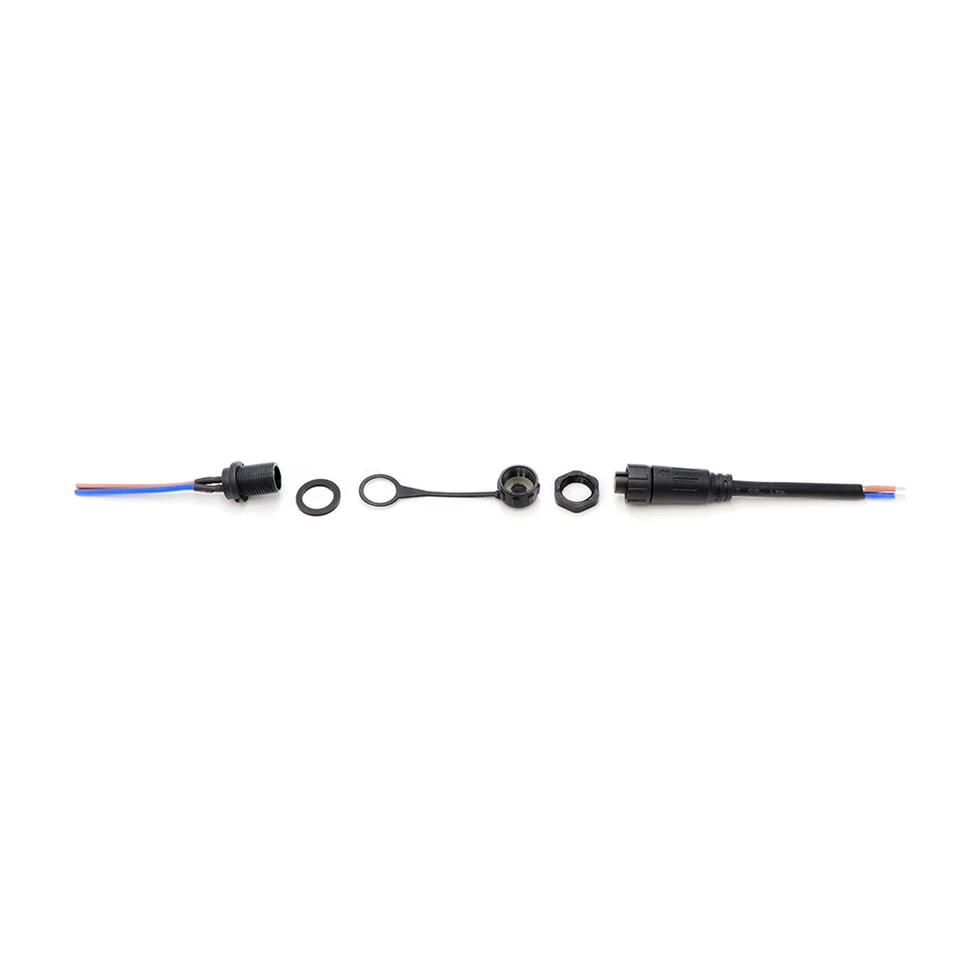

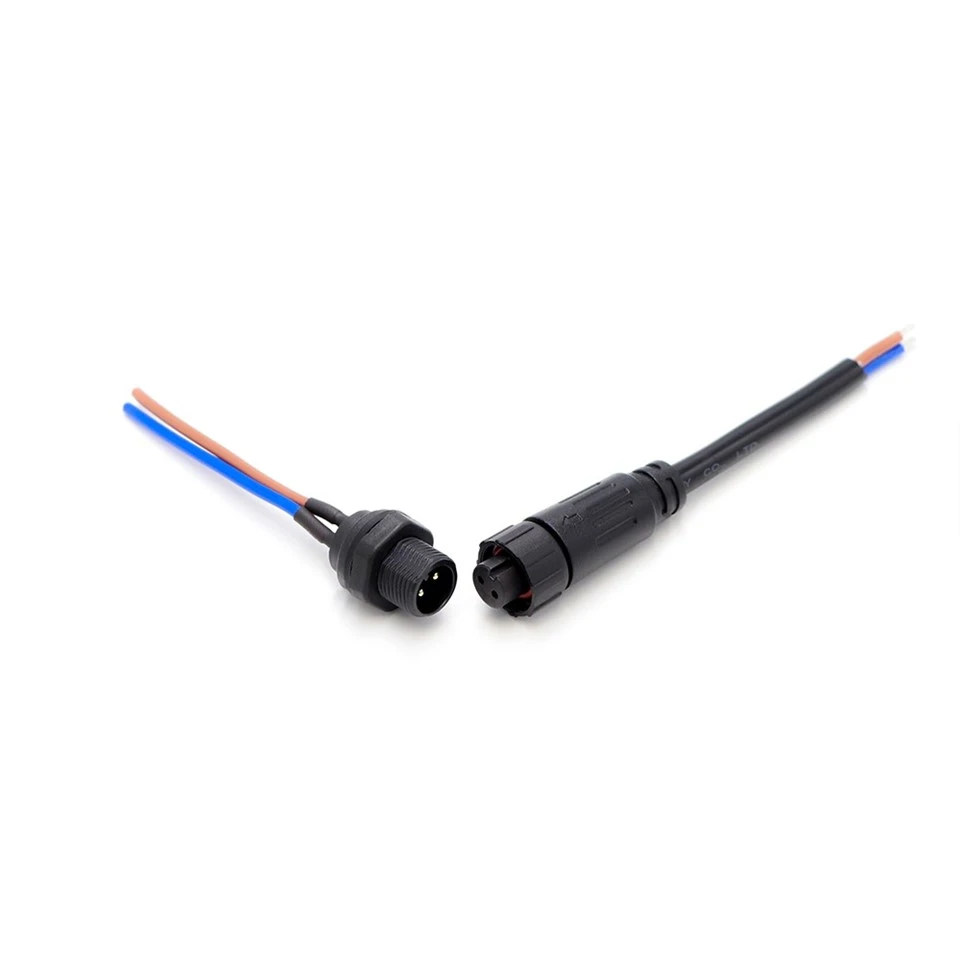

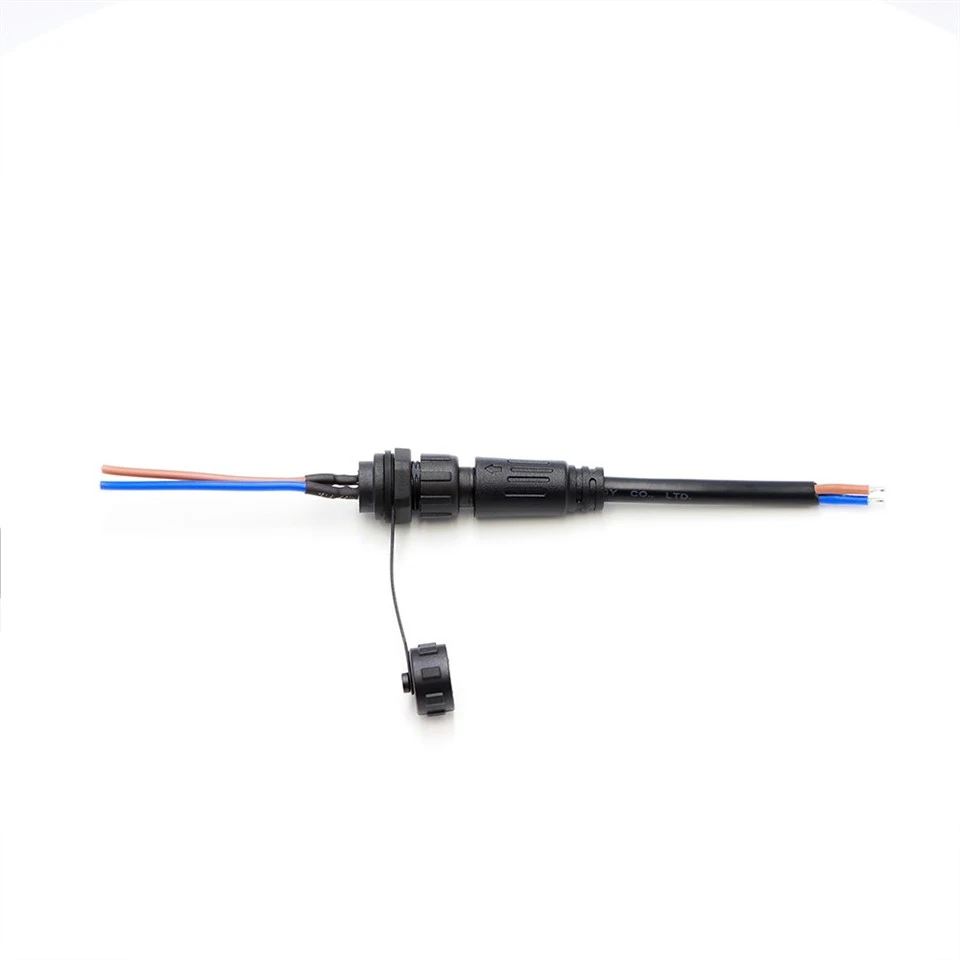

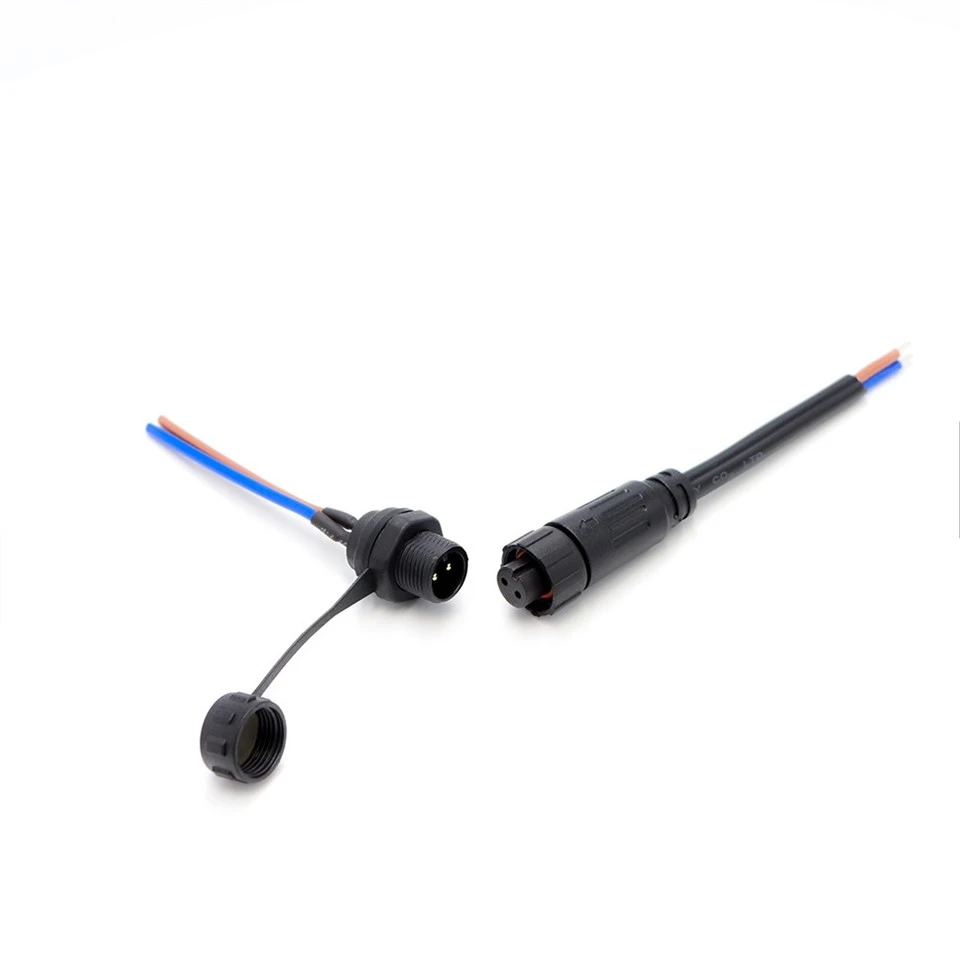

Conector à prova d'água rosqueado para montagem em painel M16 2 IP67

A versão para montagem em painel do núcleo M16 2 foi construída para instalação fixa – passa por um recorte circular com uma bucha roscada e uma arruela de vedação. Esse design elimina furos de passagem de cabos, o que significa menos locais onde a umidade pode entrar. Ideal para gabinetes de controle, caixas de junção e gabinetes externos. 10A/250 Vca, rosca M16×1,0. Parte elétrica: Resistência de contato menor ou igual a 10mΩ, Isolamento maior ou igual a 500MΩ em DC 500V, resistência dielétrica de 1,5kV, 1.500 ciclos. Vedação IP67, pinos de latão niquelado, invólucro de PVC, -20 graus a +85 graus . Circuito paralelo. Funciona bem para sistemas de controle OEM, distribuição à prova de intempéries e construções de painéis onde manter o gabinete vedado é uma prioridade. A faixa de espessura do painel está no desenho – verifique antes de cortar.

Enviar inquérito

Dongguan Hejiaxin Technology Co., Ltd. é um dos principais fabricantes e fornecedores de conector à prova d'água rosqueado ip67 para montagem em painel de núcleo m16 2 na China. Fique à vontade para vender no atacado produtos duráveis fabricados na China aqui e obter a lista de preços de nossa fábrica. Todos os produtos personalizados são de alta qualidade e preço competitivo.

Especificações Técnicas

Parâmetro	Especificação
Classificação de tensão	AC250V
Classificação atual	Menor ou igual a 6A
Tempos de plug	1500
OD máximo do cabo	Menor ou igual a 8,0 mm
Estrutura do Circuito	Paralelo
Resistência de contato	10mΩ
Estrutura de Isolamento	500MΩemDC500V
Resistência de tensão à temperatura ambiente	1,5KV
Classificação de temperatura	-20 graus ~+85 graus
Nível à prova d'água	IP67

Especificações de materiais

Parâmetro	Especificação
material de fio	PVC, Borracha
Material do macaco	PVC
Material do pino	Latão-niquelado
Anel de vedação	Borracha

Desenho de Engenharia de Produto

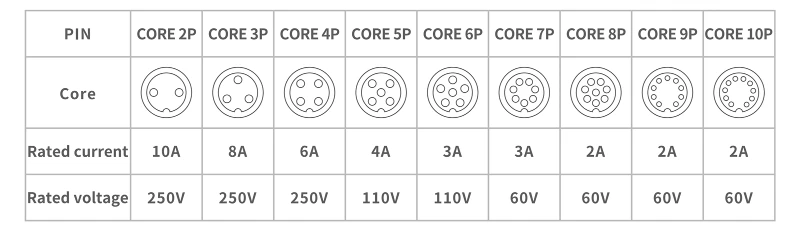

Core Configuration Diagram

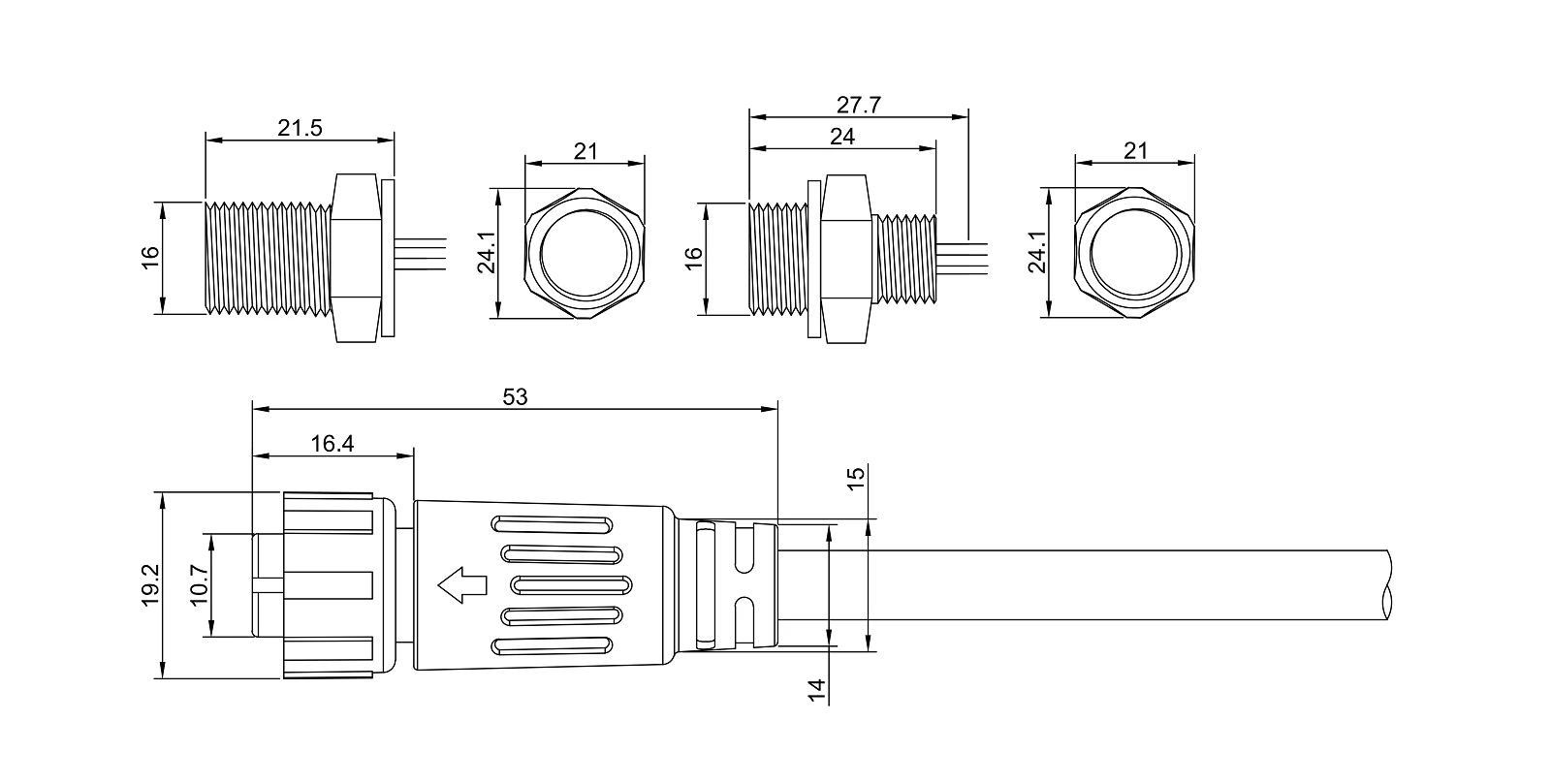

Dimensional Drawing -

Do CAD: plugue macho para montagem em painel de 53,0 mm no total, rosca de bucha M16×1,0 de 15,0 mm, rosca lateral do painel de 14,0 mm, porca de montagem de 24,1 mm AF. Receptáculo fêmea: profundidade da rosca correspondente 16,4 mm, porca 21,5 mm AF. Redução de corrente para a série de montagem em painel: 10A/250V de 2 pinos, 8A/250V de 3 pinos, 6A/250V de 4 pinos, 4A/110V de 5 pinos, até 2A/60V de 10 pinos. ISO 2768‑m. PDF/DWG disponível. E sim – o comprimento da carcaça, os perfis das roscas, os tamanhos das porcas e os arranjos de contato podem ser modificados para corresponder à espessura do painel e às necessidades de entrada de cabos. Basta nos dizer com o que você está trabalhando.

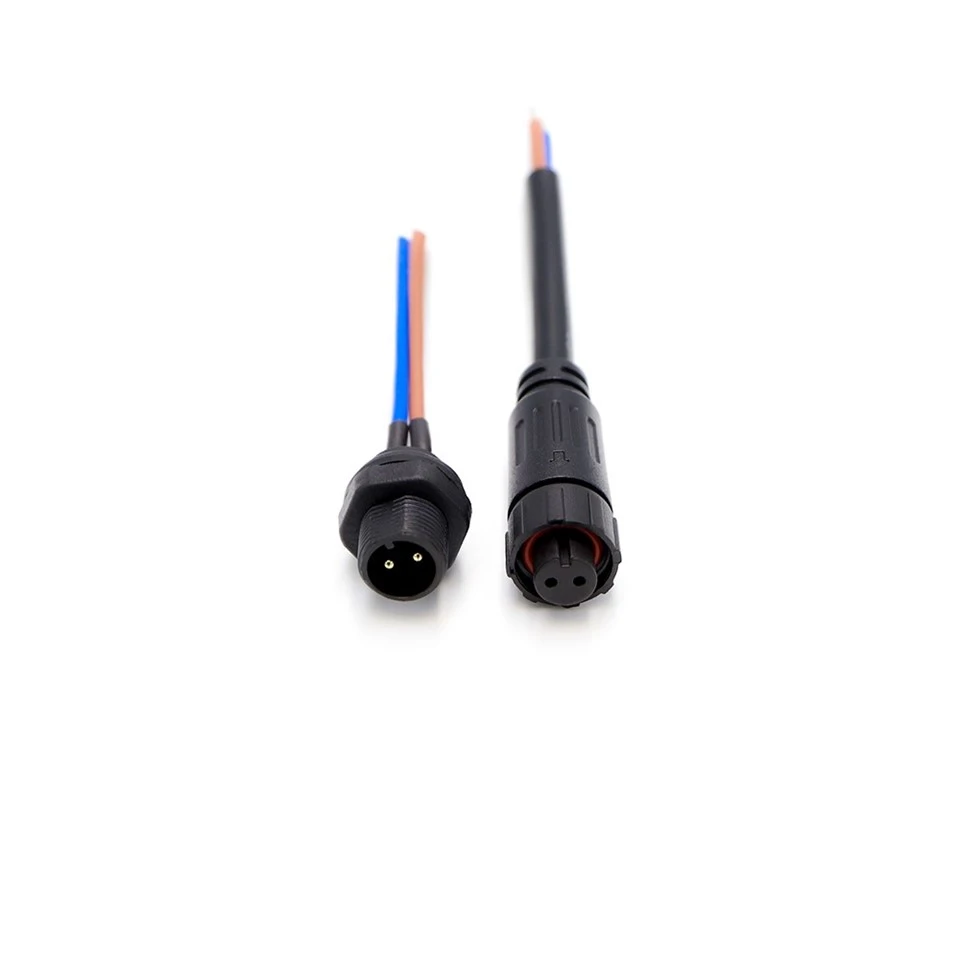

Detalhe do produto

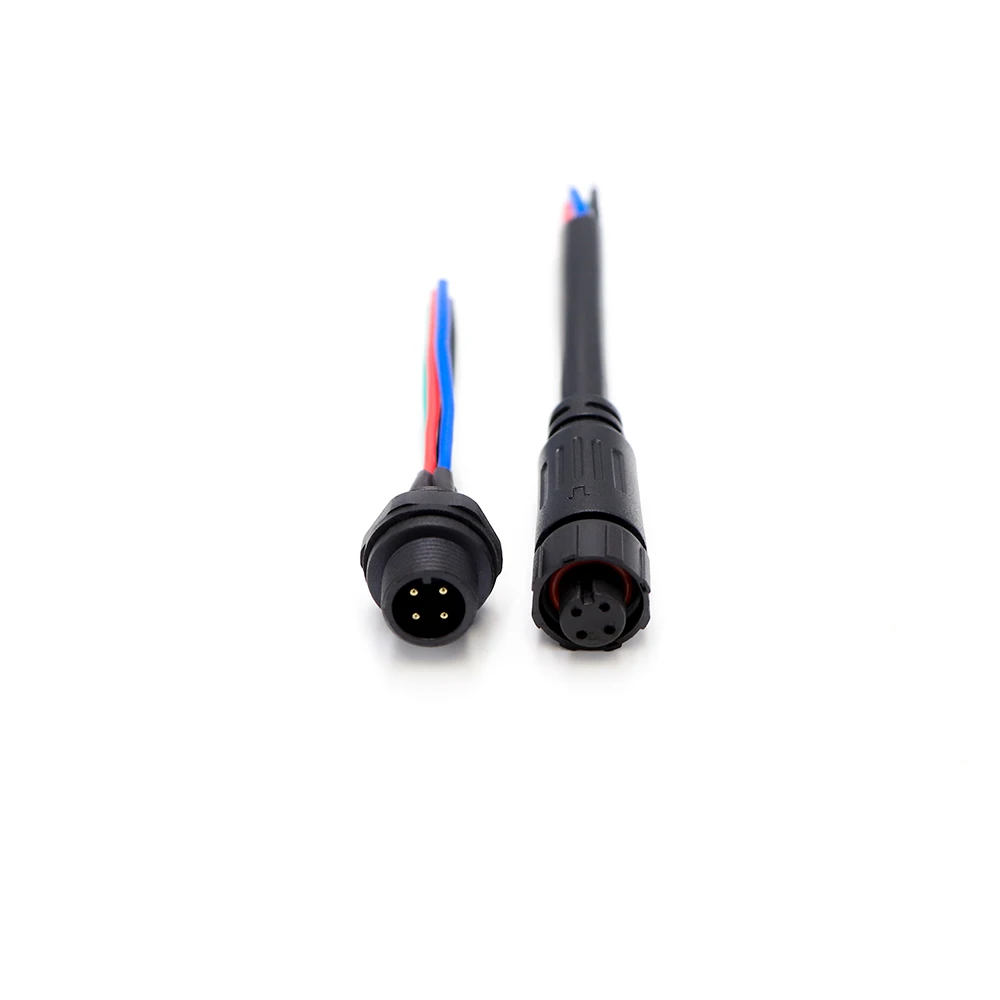

Vista frontal masculina e feminina (versão de 4 pinos)

Esta foto frontal mostra o plugue macho e o receptáculo fêmea da variante de 4 pinos (para fins ilustrativos) colocados lado a lado. Ambos apresentam quatro contatos de latão niquelado dispostos no padrão circular M16, com caixas de PVC preto. Esta imagem ajuda a verificar o alinhamento e a orientação do pino/soquete antes da montagem.

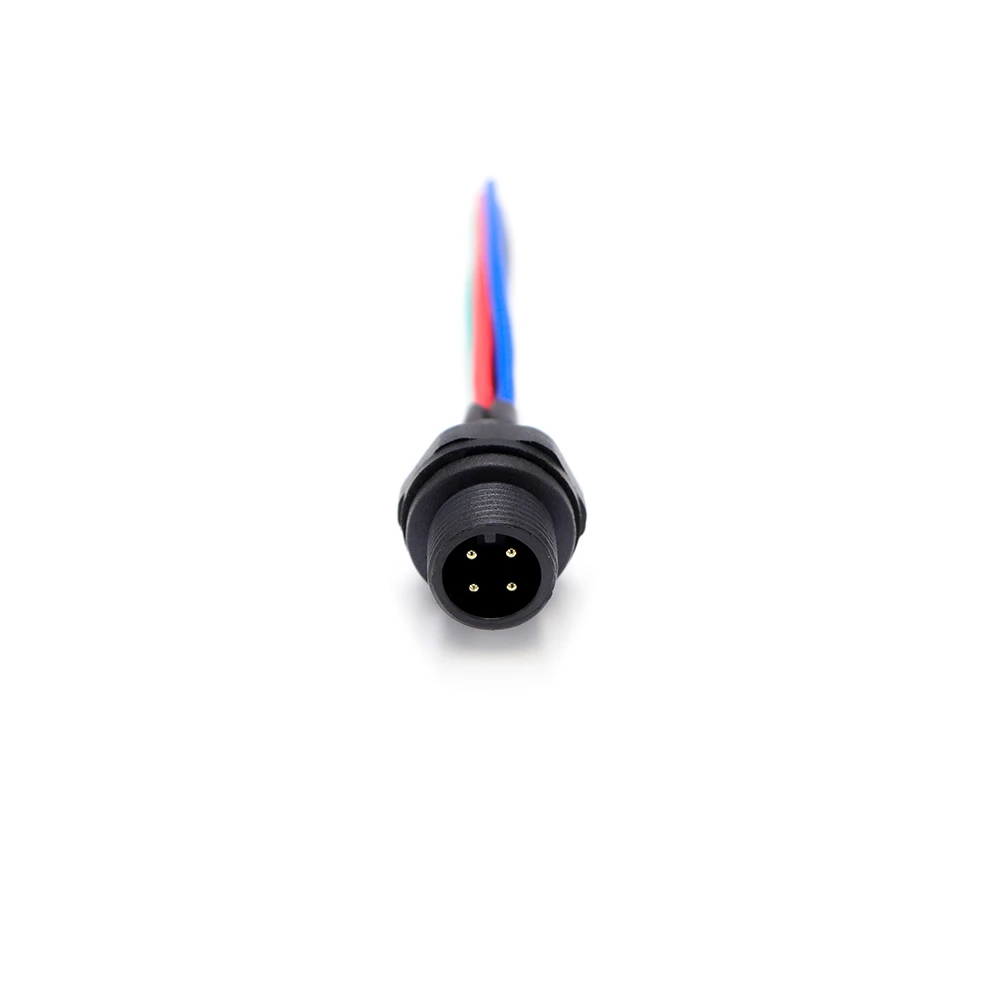

Vista frontal do plugue macho (versão de 4 pinos, PVC preto)

Esta vista frontal mostra o plugue macho da variante de 4 pinos (para fins ilustrativos) com quatro pinos de latão niquelados claramente visíveis. A caixa de PVC preta e a rosca externa M16×1.0 também são mostradas. Esta imagem ajuda a inspecionar a condição do pino, a retilineidade e a qualidade do revestimento antes do acoplamento.
