Conector à prova d'água com rosca de pino M16 5 IP67

O M16 de 5 pinos é um carro-chefe multicircuito para automação, sistemas LED e controles externos – 4A/110V por pino, que cobre muitos cenários de sensores e distribuição de sinal. A rosca M16×1.0 mantém-no travado em braços robóticos, redes de sensores transportadores e cadeias de iluminação distribuídas. A parte elétrica é consistente com a série: Resistência de contato menor ou igual a 10mΩ, Isolamento maior ou igual a 500MΩ em 500V CC, dielétrico de 1,5kV, classificação de 1.500 ciclos. Vedação IP67, contatos de latão niquelado, revestimento de PVC – bom para -20 graus a +85 graus. Cabo máximo de 8,0 mm de diâmetro externo. Circuito paralelo para fiação em cadeia. Opções OEM/ODM abertas. A verdadeira vantagem? Você obtém cinco circuitos independentes no mesmo invólucro M16 que normalmente comporta menos – para que você possa reduzir a contagem de conectores em sistemas de controle complexos.

Enviar inquérito

Dongguan Hejiaxin Technology Co., Ltd. é um dos principais fabricantes e fornecedores de conector à prova d'água com rosca de pino m16 5 ip67 na China. Fique à vontade para vender no atacado produtos duráveis fabricados na China aqui e obter a lista de preços de nossa fábrica. Todos os produtos personalizados são de alta qualidade e preço competitivo.

Especificações Técnicas

Parâmetro	Especificação
Classificação de tensão	AC250V
Classificação atual	Menor ou igual a 6A
Tempos de plug	1500
OD máximo do cabo	Menor ou igual a 8,0 mm
Estrutura do Circuito	Paralelo
Resistência de contato	10mΩ
Estrutura de Isolamento	500MΩemDC500V
Resistência de tensão à temperatura ambiente	1,5KV
Classificação de temperatura	-20 graus ~+85 graus
Nível à prova d'água	IP67

Especificações de materiais

Parâmetro	Especificação
material de fio	PVC, Borracha
Material do macaco	PVC
Material do pino	Latão-niquelado
Anel de vedação	Borracha

Desenho de Engenharia de Produto

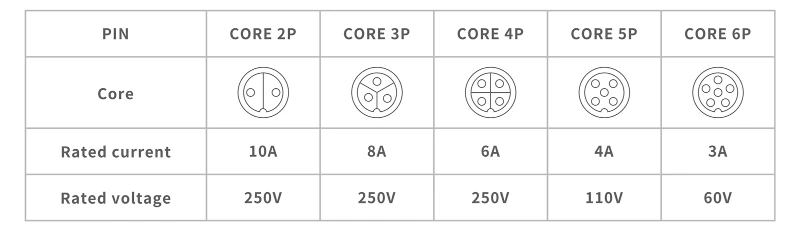

Core Configuration Diagram

Dimensional Drawing

Especificações de desenho: plugue macho de 49,1 mm no geral, rosca correspondente de 13,6 mm, porca de acoplamento de 20,4 mm AF. Receptáculo fêmea 54,1 mm no total, profundidade da rosca 21,7 mm, porca de montagem 21,1 mm AF. O pino M16×1.0. 5 é classificado como 4A/110V – outras variantes: 2 pinos 10A/250V, 3 pinos 8A/250V, 4 pinos 6A/250V, 6 pinos 3A/60V. ISO 2768‑m. Arquivos CAD disponíveis em PDF ou DWG. Também podemos alterar o formato da rosca, o comprimento do alojamento ou o layout dos contatos se sua aplicação exigir algo fora do desenho padrão.

Detalhe do produto

Receptáculo fêmea de 6 pinos com anel conector circular

Esta foto mostra o receptáculo fêmea da variante de 6 pinos (para fins ilustrativos) com seu anel conector circular conectado. Os seis contatos do soquete e a caixa de PVC preta são claramente visíveis, juntamente com a rosca interna M16×1.0. O anel circular fornece suporte mecânico adicional e alinhamento durante o acoplamento.

Vista frontal masculina e feminina (versão de 6 pinos, PVC preto)

Esta foto frontal mostra o plugue macho e o receptáculo fêmea da variante de 6 pinos (para fins ilustrativos) lado a lado. Ambos apresentam seis contatos de latão niquelado dispostos no padrão circular M16, com caixas de PVC preto. Esta imagem ajuda a verificar o alinhamento e a orientação do pino/soquete antes da montagem.
