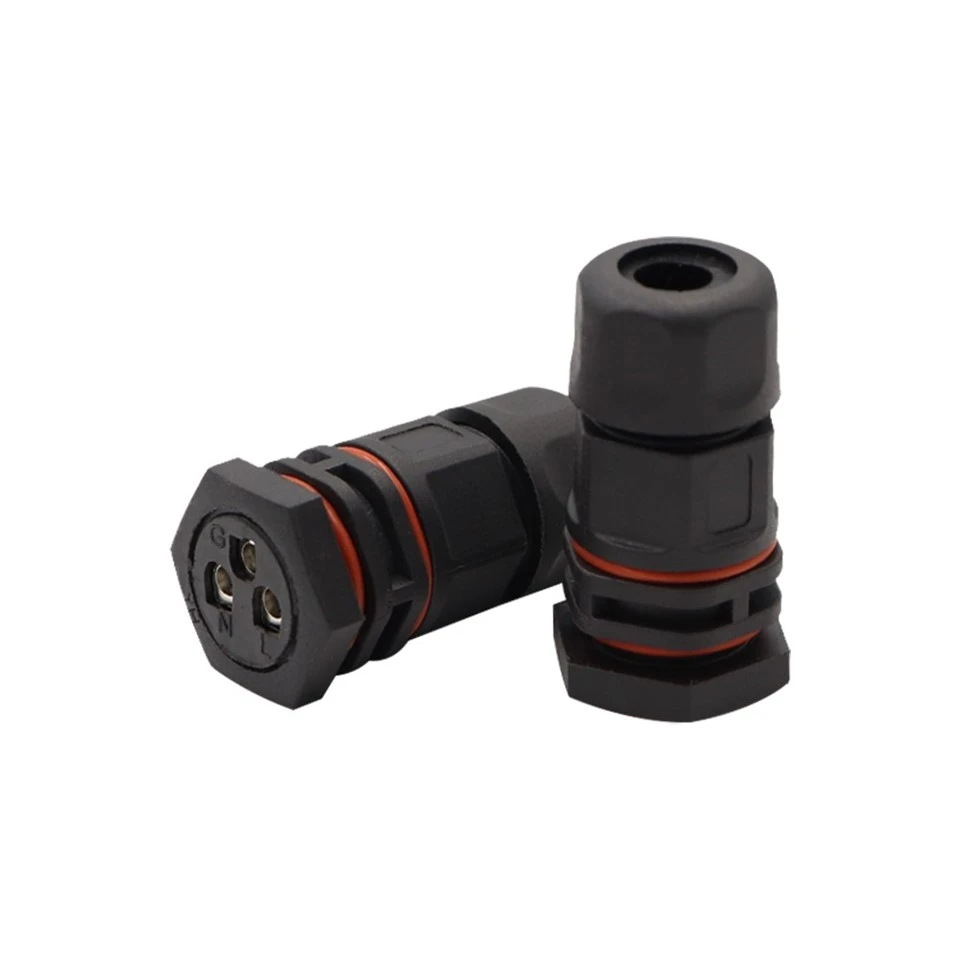

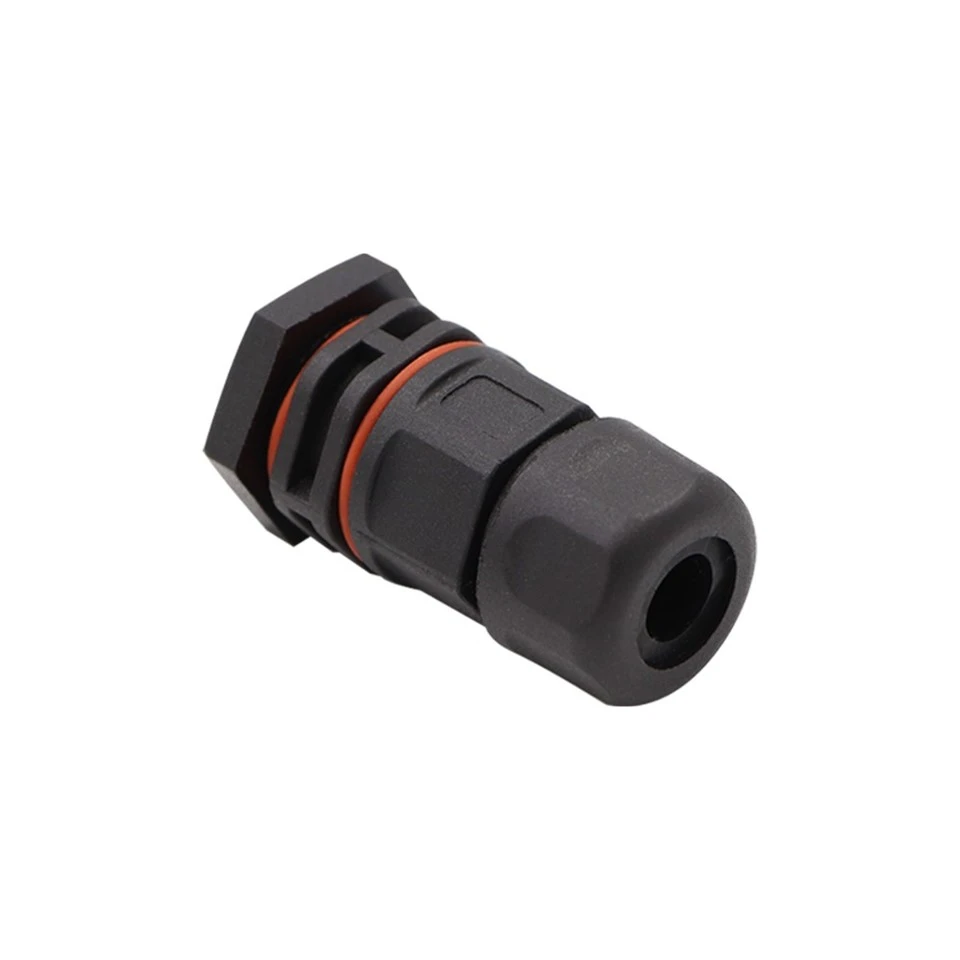

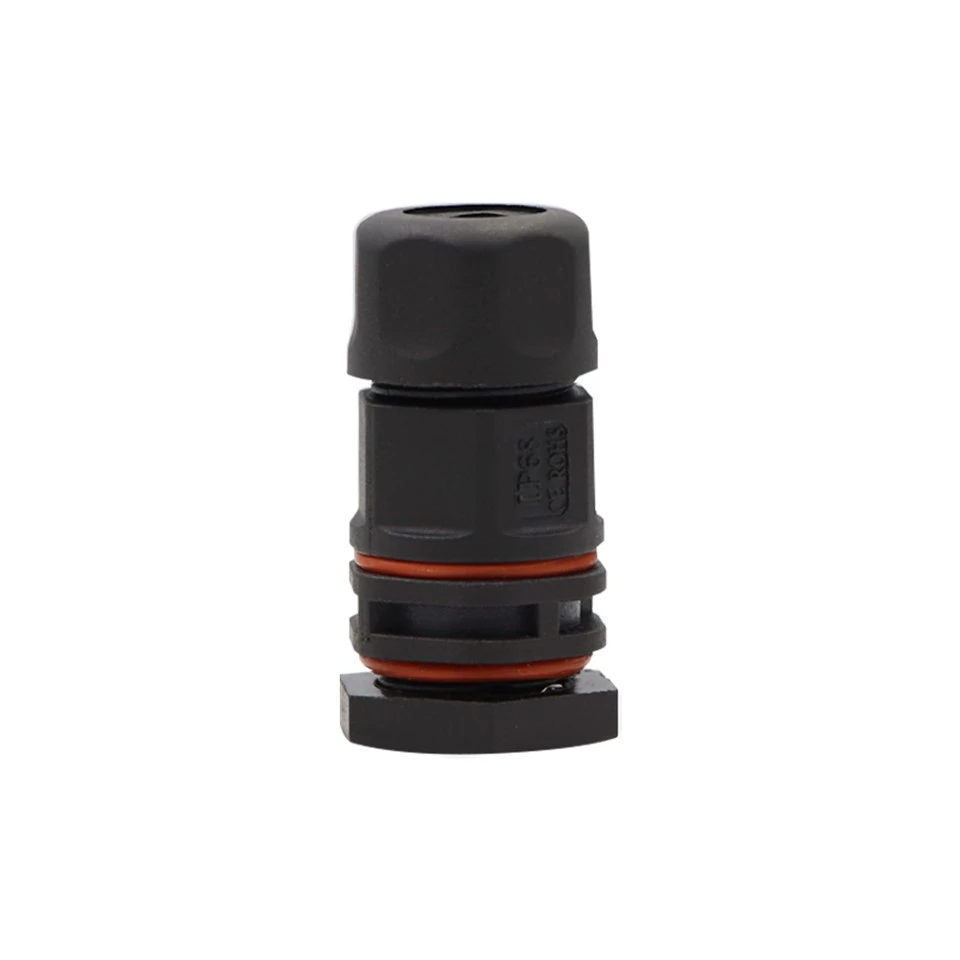

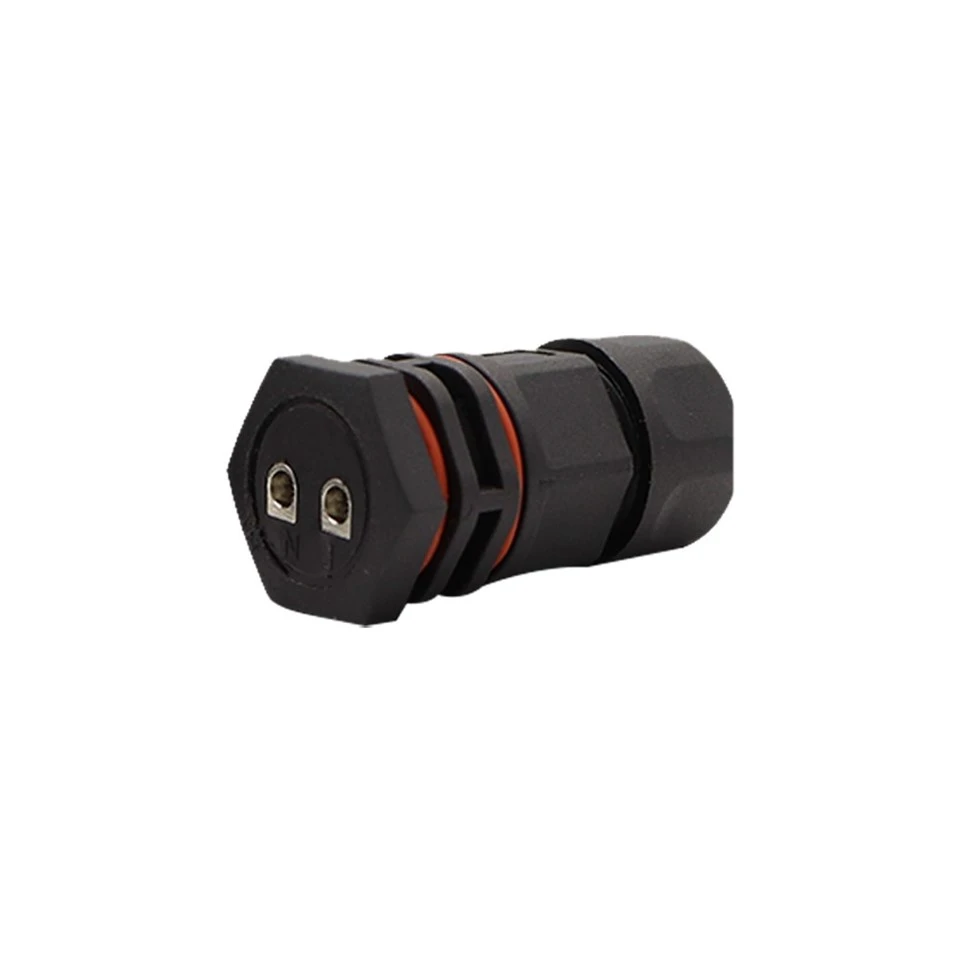

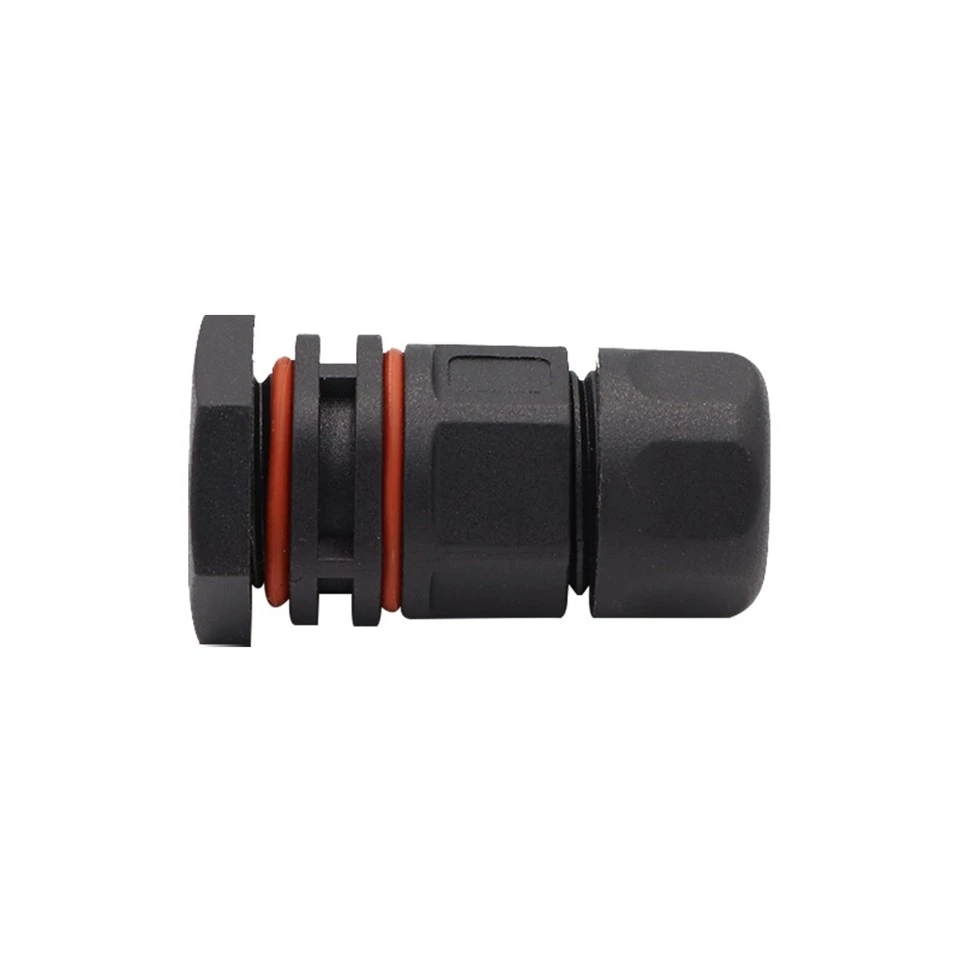

Conector à prova d'água rosqueado para montagem em painel M16 3 IP67

O conector rosqueado para montagem em painel M16 3‑core é uma interface de anteparo de alta corrente para distribuição de energia industrial, controles de motores e equipamentos externos para serviços pesados – classificação de 20 A/250 V CA, a mais alta da série M16. A rosca M16×1.0 proporciona travamento seguro sob vibração. Desempenho elétrico: resistência de contato menor ou igual a 10mΩ, isolamento maior ou igual a 500MΩ em DC 500V, resistência dielétrica de 1,5kV AC, estável após 1.500 ciclos de acoplamento. A vedação IP67 com pinos de latão niquelado e caixa de PVC garantem operação de –20 graus a +85 graus. É montado através de um recorte no painel com bucha roscada e arruela de vedação – sem passagem de cabo, reduzindo a entrada de umidade. O circuito paralelo suporta fiação flexível. Configurações personalizadas disponíveis para projetos OEM.

Enviar inquérito

Dongguan Hejiaxin Technology Co., Ltd. é um dos principais fabricantes e fornecedores de conector à prova d'água rosqueado ip67 para montagem em painel de núcleo m16 3 na China. Fique à vontade para vender no atacado produtos duráveis fabricados na China aqui e obter a lista de preços de nossa fábrica. Todos os produtos personalizados são de alta qualidade e preço competitivo.

Especificações Técnicas

Parâmetro	Especificação
Classificação de tensão	AC250V
Classificação atual	Menor ou igual a 20A
Tempos de plug	1500
OD máximo do cabo	Menor ou igual a 8,0 mm
Estrutura do Circuito	Paralelo
Resistência de contato	10mΩ
Estrutura de Isolamento	500MΩemDC500V
Resistência de tensão à temperatura ambiente	1,5KV
Classificação de temperatura	-20 graus ~+85 graus
Nível à prova d'água	IP67

Especificações de materiais

Parâmetro	Especificação
Material do fio	PVC, Borracha
Material do macaco	PVC
Material do pino	Latão-niquelado
Anel de vedação	Borracha

Desenho de Engenharia de Produto

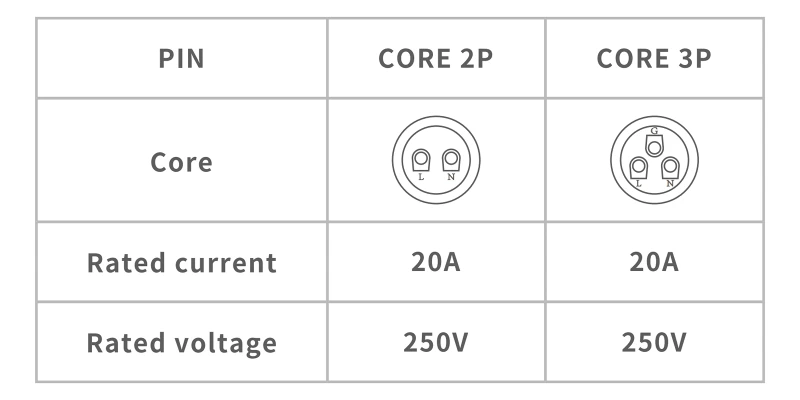

Core Configuration Diagram

Dimensional Drawing

O desenho dimensional fornece dados mecânicos importantes por extrato CAD anexado. Plugue macho para montagem em painel: comprimento total 24,3 mm (com porca), comprimento da rosca correspondente 12,5 mm, largura da porca de acoplamento 25,7 mm nas partes planas. Receptáculo fêmea: profundidade da rosca correspondente 14,8 mm, zona de compressão da vedação 6,6 mm. Ambos usam roscas M16×1.0. O gráfico de configuração principal indica para esta versão de 3 pinos: 20A/250V (2 pinos também 20A/250V). Configurações personalizadas de pinos e dimensões mecânicas estão disponíveis – podemos personalizar o comprimento do invólucro, o perfil da rosca, o tamanho da porca e a disposição dos contatos para atender à espessura específica do painel e aos requisitos de cabo. Tolerâncias conforme ISO 2768‑m. PDF/DWG disponível para integração CAD.

Detalhe do produto

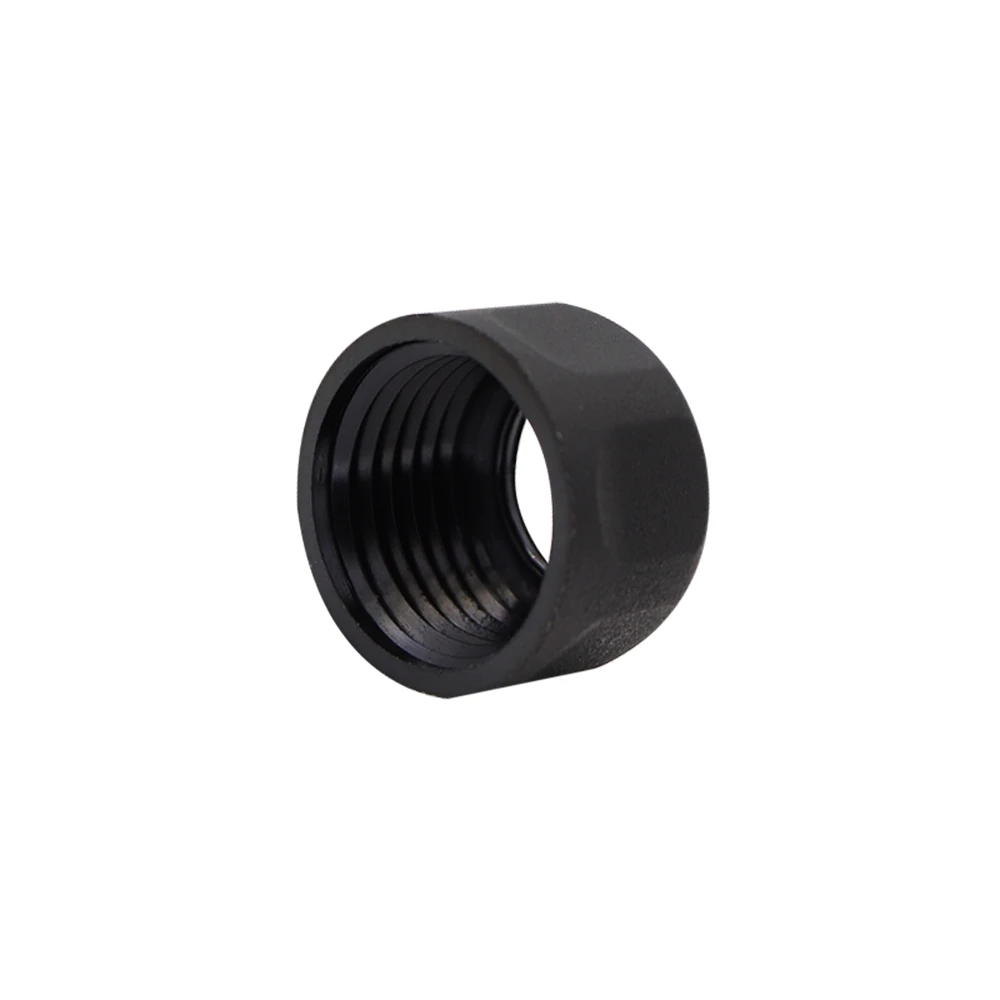

Anel de Conector Circular

Esta foto mostra o acessório de anel conector circular. O anel fornece suporte mecânico adicional e alinhamento durante o acoplamento, garantindo o encaixe adequado das roscas M16×1,0. O acabamento em PVC preto combina com o invólucro do conector para uma aparência consistente e resistência à corrosão.

Interface Rosqueada (PVC Preto)

Esta foto mostra a interface de acoplamento roscada com caixa de PVC preta. A rosca externa M16×1.0 e o perfil da rosca interna são claramente visíveis. O material de PVC preto fornece isolamento robusto e resistência à corrosão para ambientes industriais.
